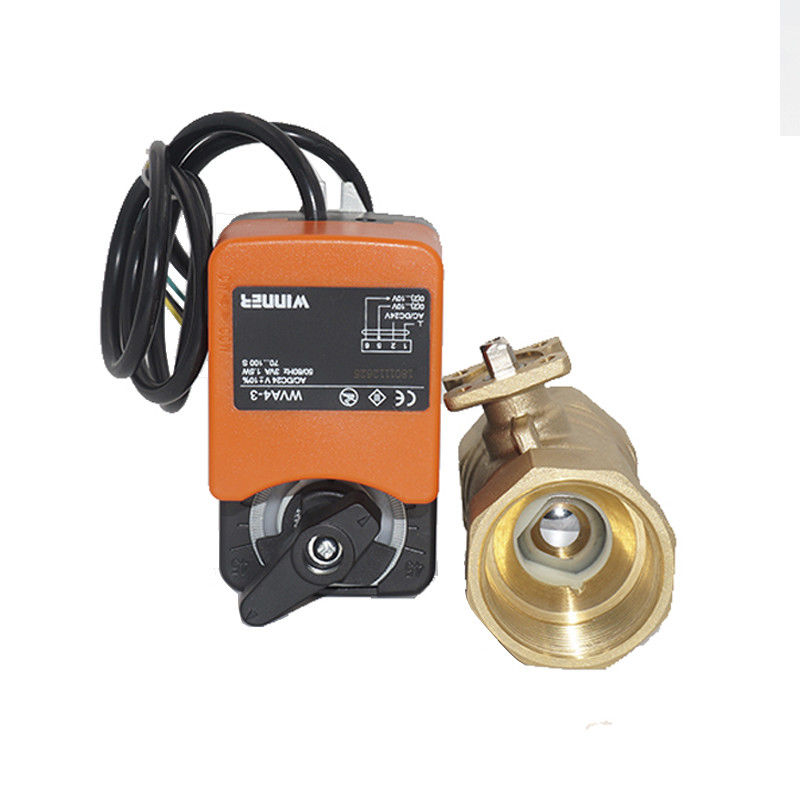

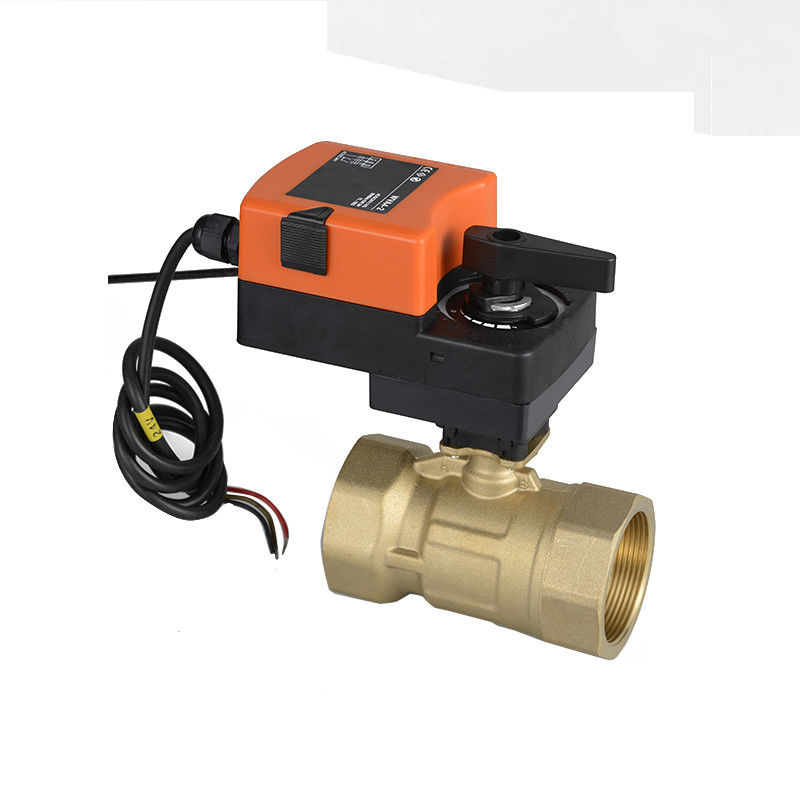

Robinet à tournant sphérique actionné électrique de contrôle proportionnel pour le système de traitement de l'eau
-
Mettre en évidence
valve à l'électricité
-
ApplicationTraitement de l'eau, énergie solaire
-
MatérielLaiton
-
La température des médiasLa température moyenne
-
PressionPression moyenne
-
PuissanceÉlectrique
-
Médiasl'eau, 50glycol
-
Taille gauche1/2 » - 2"
-
StructureBoule
-
CertificatCE/ROHS
-
Alimentation d'énergie24VAC/DC
-
Couple de sortie4N.m 6N.m 10N.m
-
Puissance6VA
-
Commandez la manière0-10v/4-20ma
-
connexion de tuyauG/BSP
-
Attributvalve motorisée par contrôle proportionnel
-
Matériel de valveLaiton
-
Caractéristiquemanière 2 proportionnelle
-
Nom de produitsoupape de commande de réglementation proportionnelle électrique
-
PortTCHANG-CHA
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationCE
-
Numéro de modèleWVA4-306+WCBS232
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
Robinet à tournant sphérique actionné électrique de contrôle proportionnel pour le système de traitement de l'eau
valve proportionnelle motorisée électrique de la boule roulante de déclencheur de 24V 0-10V/4-20mA
Corps de valve :
Milieu : eau froide/chaude, avec la température de glycol de 50% du milieu : 2°C… 90°C
Pression évaluée : Connecteur du tuyau PN20 : temp ambiant de fil interne. gamme : −5… +60°C ; 0… tailles 90%RH : G1/2 “- G2” “
Type de valve : caractéristique d'écoulement bidirectionnelle et à trois voies : pourcentage égal, "Marche/Arrêt"
Matériel
Corps de valve : laiton forgé, joint Hpb59-1 : boule : EPDM+PTFE
Boule : tige en laiton d'acier inoxydable : EPDM
Connecteur de valve : Axe de valve de PC : alliage d'aluminium
Description
la valve de la boule roulante se compose du robinet à tournant sphérique de déclencheur rotatoire de série de WAV4-… et de séries de WCBS…. La caractéristique d'écoulement égale de pourcentage garantit les représentations de valve de la stabilité. Les valves de la boule roulante sont très utilisées dans le système de la CAHT, le système de chauffage, l'équipement de traitement de l'eau, et le contrôle courant de l'eau dans l'automation industrielle, comme : Échangeur de chaleur de air-manipulation d'AHU, d'unité de chair, de boîtier de contrôle de la pression différentiel et pour le règlement d'écoulement et le contrôle "Marche/Arrêt".
Application
Système de la CAHT
Système de chauffage
Système de traitement de l'eau
Équipements industriels
Service
1. Fournissez vos impératifs techniques et dessins
2. Obtenez la réponse primaire de nous d'ici 12 heures
3. Obtenez la solution et la citation techniques de nous d'ici 24 heures
4. Confirmation technique de solution et de citation
5. Fournissez les échantillons s'il y a lieu
6. Examen et signature de contrat
7. Chargez-vous de la production et de l'expédition
8. Service après-vente
Mode opérationnel
la valve de la boule roulante est motrice par un type… de déclencheur WVA4-1…, WAV4-2…, et WAV4-3. Le déclencheur est commandé par une modulation "Marche/Arrêt", 3 points ou système de contrôle proportionnel et déplace la boule de la valve, dans la position d'ouverture dictée par le signal de commande.
|
Modèle non. |
DN (millimètre) |
Pouce |
Kvs (m3/h) |
Pvmax (MPA) |
Picoseconde (KPa) |
|
WCBS215 |
DN15 |
1/2 » |
6,3 |
2.5Mpa |
1400 |
|
WCBS220 |
DN20 |
3/4' “ |
6,3 |
2.5Mpa |
1400 |
|
WCBS225 |
DN25 |
1" |
10 |
2.5Mpa |
1400 |
|
WCBS250 |
DN50 |
2" |
43 |
2.5Mpa |
1400 |
|
WCBS315 |
DN15 |
1/2 » |
6,3 |
2.5Mpa |
1400 |
|
WCBS320 |
DN20 |
3/4' “ |
6,3 |
2.5Mpa |
1400 |
|
WCBS325 |
DN25 |
1" |
10 |
2.5Mpa |
1400 |
|
WCBS350 |
DN50 |
2" |
43 |
2.5Mpa |
1400 |
Déclencheur
WVA4-3… 24VAC/DC±15%, 0-10V/4-20mA
Fonction (3-point, ou type proportionnel)
Le déclencheur est commandé par une modulation "Marche/Arrêt", 3 points, et signal de commande proportionnel, utilisant la commande de transmission élevée de vitesse de rapport de fixer et fermer à clef.
|
Modèle non. |
Tension locale |
Type de déclencheur |
Couple de sortie |
Consommation |
Corps de valve |
|
WVA4-304 |
24VAC/DC±15% |
3-point |
0-10V |
6VA |
DN25, DN20, DN15 |
|
WVA4-306 |
0(2) - 10VDC& (0) 4-20mA |
DN50, DN40, DN32, |
|||
|
WVA4-310 |
0(2) - 10VDC& (0) 4-20mA |
DN50 |
Connecteur
|
Modèle No |
Marchandise |
Application |
Déclencheur |
Corps de valve |
Axe |
|
WCBV-1 |
Connecteur
|
Soyez employé pour relier le déclencheur et le corps de valve |
WVA4-106, WVA4-206 WVA4-306, WVA4-110 WVA4-210, WVA4-310 |
WCBV232 WCBV240 |
WCBV-2
|
|
WCBS-1 |
WVA4-104, WVA4-204 WVA4-304, WVA4-106 WVA4-206, WVA4-306 WVA4-110, WVA4-210 WVA4-310 |
WCBS232, WCBS240 WCBS250, WCBS332 WCBS340, WCBS350 |
WCBS-2 WCBS-3
|
