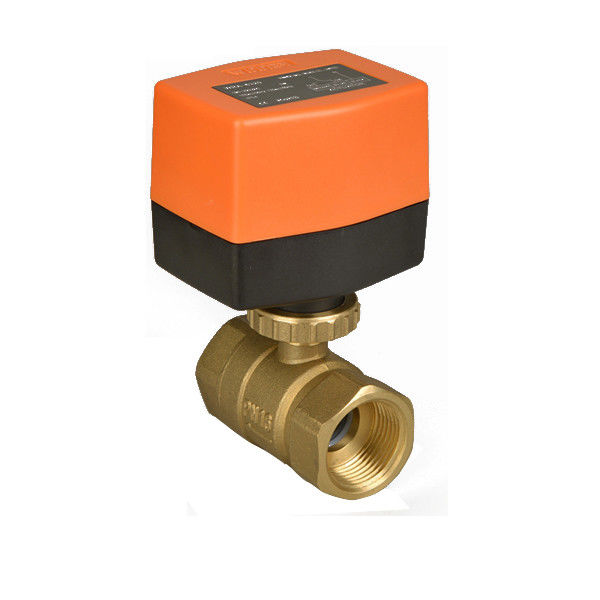

Description de robinet à tournant sphérique en laiton électrique
le robinet à tournant sphérique motorisé robinet à tournant sphérique se compose du type "Marche/Arrêt" ou du type déclencheur de 3 points et de W8BV… de séries, qui a la structure compacte, l'opération stable, l'excellente capacité d'interruption de l'eau, le grand taux d'écoulement d'eau, le bloc zéro de saleté et le bas couple. les robinets à tournant sphérique motorisés sont très utilisés dans le système de la CAHT, le système de chauffage, le système de traitement de l'eau et de l'équipement industriel.
Données techniques
Corps de valve :
Milieu : eau froide/chaude, avec la température de glycol de 50% du milieu : °C 2°C… 90
Pression évaluée : Connecteur du tuyau PN20 : fil interne
Temp ambiant. gamme : −5… +60°C ; 0… 90%RH
Matériel
Corps de valve : laiton forgé, joint Hpb59-1 : boule : EPDM+PTFE
Boule : passez la tige au bichromate de potasse en laiton plaquée : Joints circulaires d'EPDM
Comment nous assurons la qualité de produit fini (l'inspection de FQC)
1. Inspection visuelle
2. Mesure matérielle de catégorie
3. Inspection de dimension
4. Détection de rugosité
5. Détection de rugosité
6. Essai d'étanchéité
Préparation de surface
Nous offrons les processus suivants pour choisir :
1. Polonais mécanique (député britannique) pour améliorer l'éclat (lustre, matte)
2. Nettoyage acide pour anti-corrosif
3. Polonais d'électrolyse (PE) pour améliorer la douceur extérieure
4. Processus fait sur commande : Traitement de recuit lumineux éliminer des strees pour améliorer la dureté
Application de robinet à tournant sphérique en laiton électrique
Système de la CAHT, système de chauffage, système de traitement de l'eau, équipement industriel
Mode opérationnel de robinet à tournant sphérique en laiton électrique
le robinet à tournant sphérique motorisé est moteur par un type de WRA-63…, et WRA-63… un déclencheur. Le déclencheur est commandé par une modulation du système de contrôle "Marche/Arrêt" ou de 3 points et déplace la boule de la valve, dans la position d'ouverture dictée par le signal de commande.
Robinet à tournant sphérique
| Modèle non. | Diamètre intérieur. | Pouce | Kvs (m3/h) | Pmax (KPa) | Picoseconde (KPa) | |
| WBBV215 |
bidirectionnel
|
12mm | 1/2 » | 8,6 | 1000 | 1400 |
| W8BV220 | 15mm | 3/4" | 21 | 1000 | 1400 | |
| W8BV225 | 20mm | 1" | 26 | 1000 | 1400 | |
| W8BV315 |
à trois voies |
10mm | 1/2 » | 8,6 | 1000 | 1400 |
| W8BV320 | 14mm | 3/4" | 21 | 1000 | 1400 | |
| W8BV325 | 18mm | 1" | 22 | 1000 | 1400 |
Déclencheur
WRA-63… AC230/110/24V, 50/60Hz, 3 points
WRA-63… Un AC230/110/24V, 50/60Hz, "Marche/Arrêt"
Couple de sortie : >anglede3.5N.m de rotation : 90°
Protégez le rang : Temps IP55/IP54 "Marche/Arrêt" : 16S
Fonction (3-point ou type "Marche/Arrêt")
Le déclencheur est commandé par une modulation du signal "Marche/Arrêt" ou de 3 points de commande, utilisant la commande réversible de ralentisseur de moteur synchrone et de vitesse de fixer et fermer à clef.
WRA-63… type de 3 points
Le fil noir est puissance sur la valve fermée
Le fil de Brown est allumé valve de puissance ouverte
Le fil noir ou brun est valve de mise hors tension garder la situation actuelle
Le fil bleu est relié au fil nul. Peut également être employé en tant que type "Marche/Arrêt".
WRA-63… un type "Marche/Arrêt"
Le fil noir est le fil de contrôle. Mise sous tension : valve ouverte, mise hors tension : fin de valve
Le fil de Brown est relié au fil de puissance.
Le fil bleu est relié à COM. Seulement peut être employé en tant que type "Marche/Arrêt".
Installation
insérez la tige de valve au fond du déclencheur, et de la goupille de l'insertion 2, placée en dessous du déclencheur au trou de montage de la valve. Puis vis en bas de l'écrou borgne en laiton
Déclencheur
| Modèle non. | Tension locale | Type de déclencheur | Couple de sortie | Consommation | Temps "Marche/Arrêt" | Corps de valve |
| WRA-6320 |
230VAC±15% 50/60Hz |
3-point ou "Marche/Arrêt" | 3.5N.m | 5W |
50Hz : 16S 60Hz : 12S |
W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325 |
| WRA-6320A | "Marche/Arrêt" |
