Robinet à tournant sphérique motorisé du contrôle de flottement du déclencheur Dn15 DN 25 électriques petit



Service



1. Fournissez vos impératifs techniques et dessins
2. Obtenez la réponse primaire de nous d'ici 12 heures
3. Obtenez la solution et la citation techniques de nous d'ici 24 heures
4. Confirmation technique de solution et de citation
5. Fournissez les échantillons s'il y a lieu
6. Examen et signature de contrat
7. Chargez-vous de la production et de l'expédition
8. Service après-vente



Description

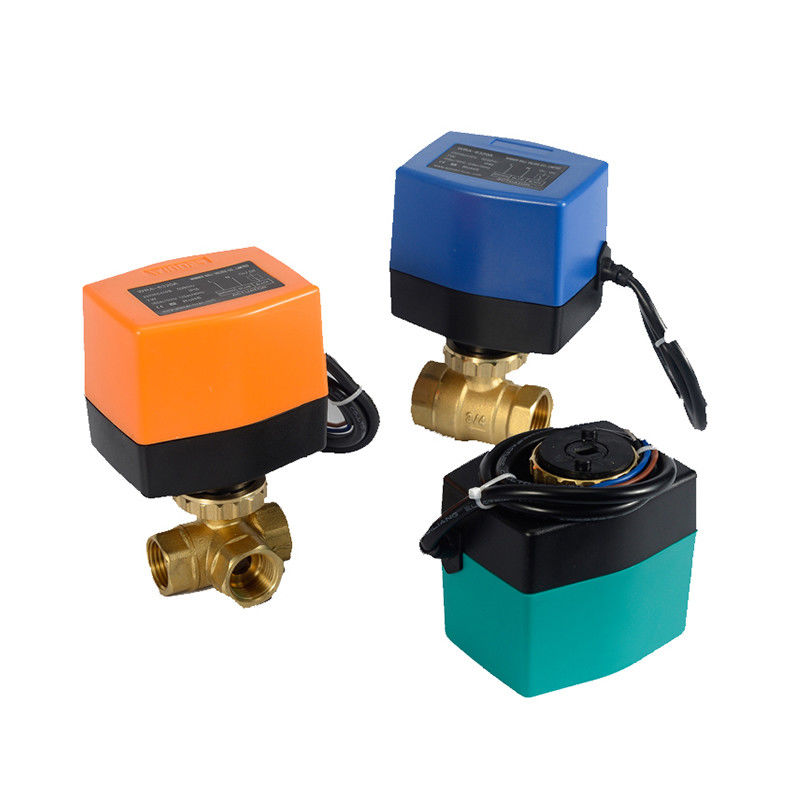

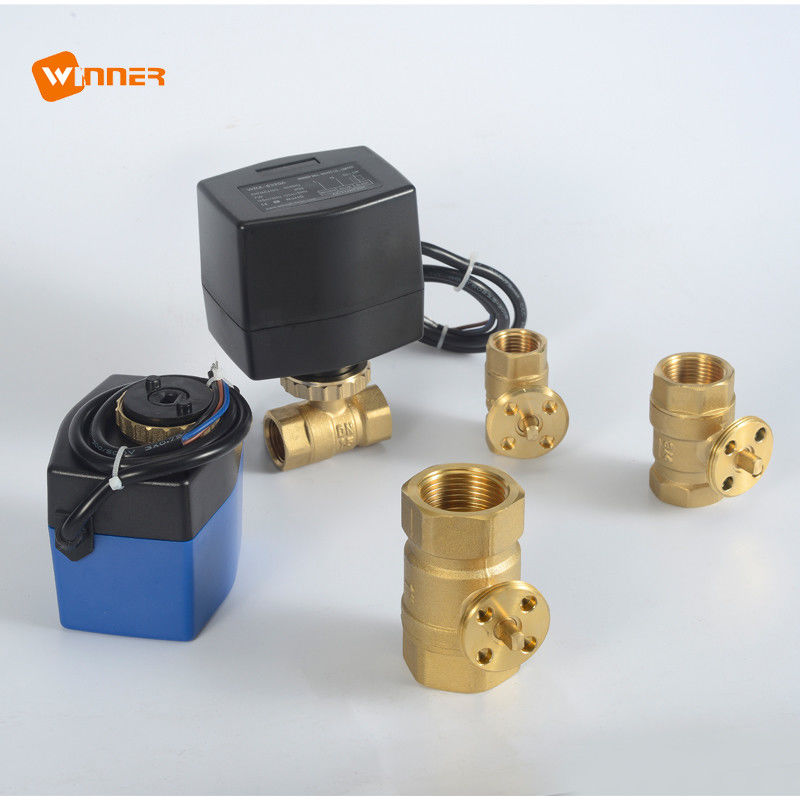

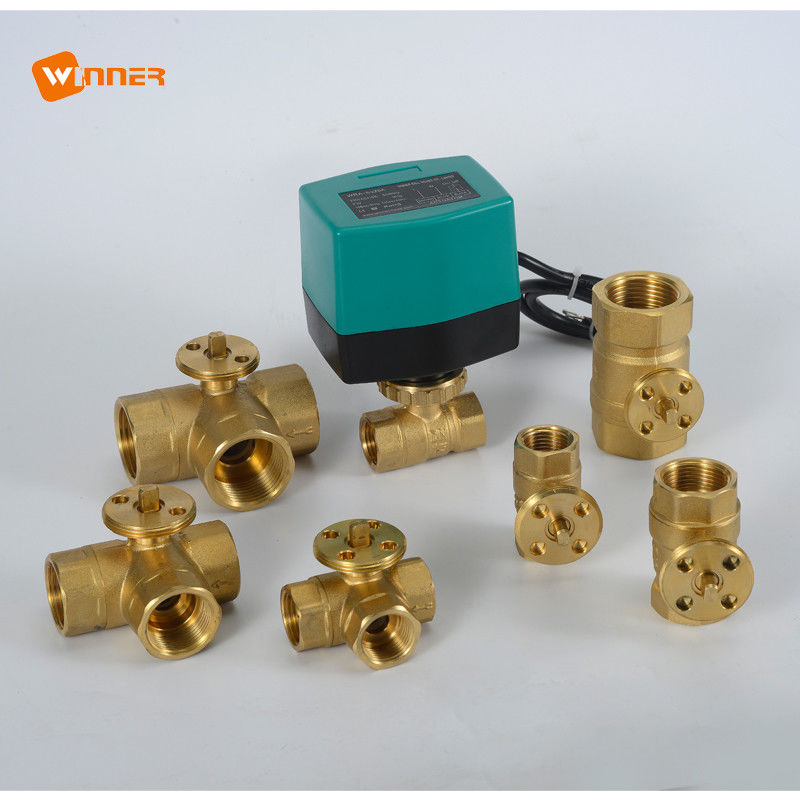

Le C.C a motorisé le robinet à tournant sphérique robinet à tournant sphérique se compose du type "Marche/Arrêt" ou du type déclencheur de 3 points et de W8BV… de séries, qui a la structure compacte, l'opération stable, l'excellente capacité d'interruption de l'eau, le grand taux d'écoulement d'eau, le bloc zéro de saleté et le bas couple. Le C.C a motorisé des robinets à tournant sphérique sont très utilisé dans le système de la CAHT, le système de chauffage, le système de traitement de l'eau et de l'équipement industriel.





Application

Système de la CAHT, système de chauffage, système de traitement de l'eau, équipement industriel.



Mode opérationnel

Le C.C a motorisé le robinet à tournant sphérique est moteur par un type de WRA-42…, et WRA-42… un déclencheur. Le déclencheur est commandé par une modulation du système de contrôle "Marche/Arrêt" ou de 3 points et déplace la boule de la valve, dans la position d'ouverture dictée par le signal de commande.



Données techniques

Corps de valve :

Milieu : eau froide/chaude, avec le glycol de 50%         La température du milieu : 2°C… 90°C

Pression évaluée : PN20                             Connecteur de tuyau : fil interne



Temp ambiant. gamme : -20… +70°C ; 0… 95%RH    Taille : 1/2'“, 3/4" “et 1" “     Type de valve : bidirectionnel et à trois voies



Matériel

Corps de valve : laiton forgé, Hpb59-1                  Joint : boule : EPDM+PTFE, avec le double joint circulaire

Boule : laiton nickelé                              tige : Joints circulaires d'EPDM, avec le double joint circulaire

Modèle non.	Diamètre intérieur.	Pouce	Kvs (m3/h)	Pvmax (KPa)	Picoseconde (KPa)
W8BV215	12mm	1/2 »	6,15	1000	1400
W8BV220	15mm	3/4"	10,5	1000	1400
W8BV225	20mm	1"	16,1	1000	1400
W8BV315	12mm	1/2 »	3,95	1000	1400
W8BV320	15mm	3/4"	6,8	1000	1400
W8BV325	20mm	1"	15,8	1000	1400





Déclencheur

WRA-42…   DC3/6-12/24V, 3-point

WRA-42… Un DC3/6-12/24V, "Marche/Arrêt"

Couple de sortie : 2N.m      Angle de rotation : 90°

Protégez le rang : IP55/IP54        Temps "Marche/Arrêt" : 2-12S





Fonction (3-point ou type "Marche/Arrêt")

Le déclencheur est commandé par une modulation du signal "Marche/Arrêt" ou de 3 points de commande, utilisant la commande réversible de ralentisseur de moteur synchrone et de vitesse de fixer et fermer à clef.



Type WRA-42… 3-point

Le fil de Brown est allumé puissance                  Valve ouverte

Le fil noir est allumé puissance                    Fin de valve

Brown ou fil noir est mise hors tension          La valve gardent la situation actuelle

Le fil bleu est relié au fil nul.

Peut également être employé en tant que type "Marche/Arrêt".



WRA-42… un type "Marche/Arrêt"

Le fil bleu est le fil de contrôle.        Mise sous tension : valve ouverte, mise hors tension : fin de valve



Le fil noir est relié à COM.



Le fil de Brown est relié au fil de puissance.

Seulement peut être employé en tant que type "Marche/Arrêt".

Modèle non.	Tension locale	Type de déclencheur	Couple de sortie	Consommation	Temps "Marche/Arrêt"	Corps de valve
WRA-4224	DC24V	3-point ou "Marche/Arrêt"	2N.m	2W	2-6S	W8BV215 W8BV220 W8BV225 W8BV315 W8BV320 W8BV325
WRA-4224A		"Marche/Arrêt"





Installation :

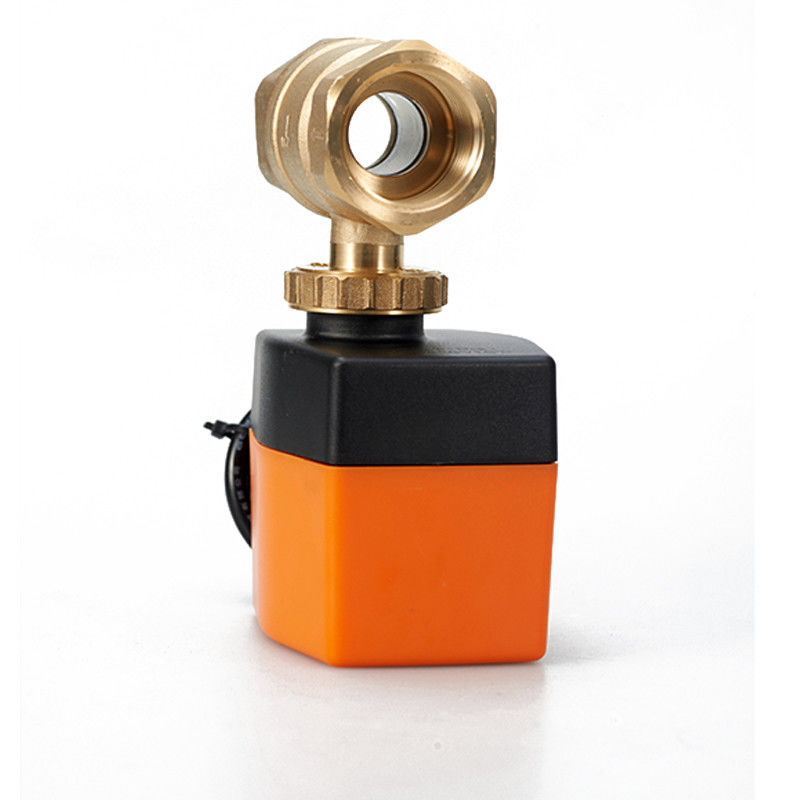

Insérez la tige de valve au fond du déclencheur, et de la goupille de l'insertion 2, placée en dessous du déclencheur au trou de montage de la valve. Puis vis en bas de l'écrou borgne en laiton
