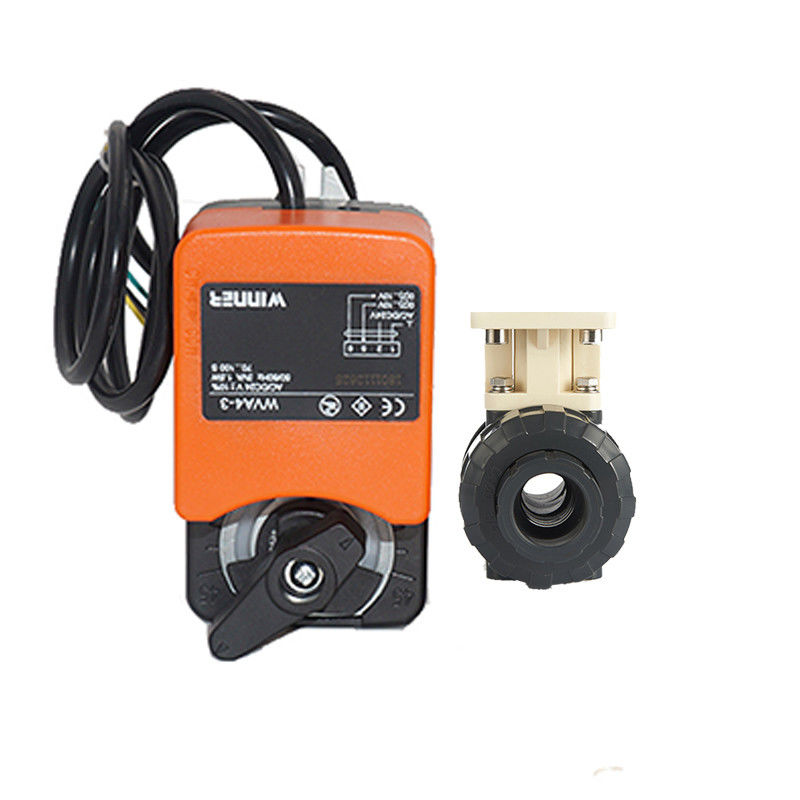

Déclencheur
WVA4-3… 24VAC/DC±15%, proportionnel (0-10VDC/0-20mA, 2-10VDC/4-20mA)
| Couple de sortie | 4N.m, 6N.m, 10N.m | |
| Angle de rotation | 90° | |
| Protégez le rang | IP54 | |
| Système de protection automatique de surcharge de poignée manuelle | ||
|
Le fil noir et le fil brun sont le fil de puissance. Le fil jaune acceptent le signal de la commande 0-10V de commander la valve à angle ouvert |
||
|
Signal de commande de l'entrée 0-10VDC Caractéristique d'écoulement : chaîne égale d'écoulement de pourcentage : 0%-100% |
| TAILLE |
DN15 1/2 » |
DN20 3/4" |
DN25 1" |
DN32 1-1/4 » |
DN40 1-1/2 » |
DN50 2" |
||
| d | 13 | 18 | 23 | 30 | 38 | 49 | ||
| DIN DL | 20 | 25 | 32 | 40 | 50 | 63 | ||
| JISdl | 22 | 26 | 32 | 38 | 48 | 60 | ||
| ANSIdl | 21,34 | 26,67 | 33,4 | 42,16 | 48,26 | 60,28 | ||
| BSdl | 21,2 | 26,6 | 33,4 | 42,1 | 48,1 | 60,2 | ||
| D | 56 | 64 | 73 | 88 | 103 | 122 | ||
| DL | 31 | 36 | 47 | 56 | 65 | 80 | ||
| L | 120 | 128 | 144 | 158 | 182 | 209 | ||
| Ll | 23 | 25 | 28 | 32 | 37 | 42 | ||
| H | 95 | 101 | 133 | 128 | 151 | 171 | ||
| H3 | 29,5 | 33,5 | 39 | 47 | 54 | 65 | ||
| H4 | 28 | 30 | 34 | 41 | 49 | 58 | ||
| H5 | 151 | 153 | 159 | 166 | 182 | 191 | ||
| H6 | 166 | 168 | 174 | 181 | 197 | 206 |
| NON. | Partie | Matériel | Quantité | |
| 1 | Corps | U-PVC, C-PVC, PP | 1 | |
| 2 | Boule | U-PVC, C-PVC, PP | 1 | |
| 3 | Joint circulaire de transporteur | EPDM, FPM | 1 | |
| 4 | Transporteur de joint | U-PVC, C-PVC, PP | 1 | |
| 5 | Union | U-PVC, C-PVC, PP | 2 | |
| 6 | Connecteur d'extrémité | U-PVC, C-PVC, PP | 2 | |
| 7 | Joint Seat | PTFE | 2 | |
| 8 | Joint de mouilleur | EPDM, FPM | 2 | |
| 9 | Joint circulaire de Connestor de fin | EPDM, FPM | 2 | |
| 10 | Joint circulaire de tige | EPDM, FPM | 2 | |
| 11 | Tige | U-PVC, C-PVC, PP | 1 | |
| 14 | Montage de la bride | PVC-M, SUS304 | 1 | |
| 15 | Déclencheur couplant Bush | PVC-M, SUS304 | 1 | |
| 16 | Boulon | SUS 304 | 4 |

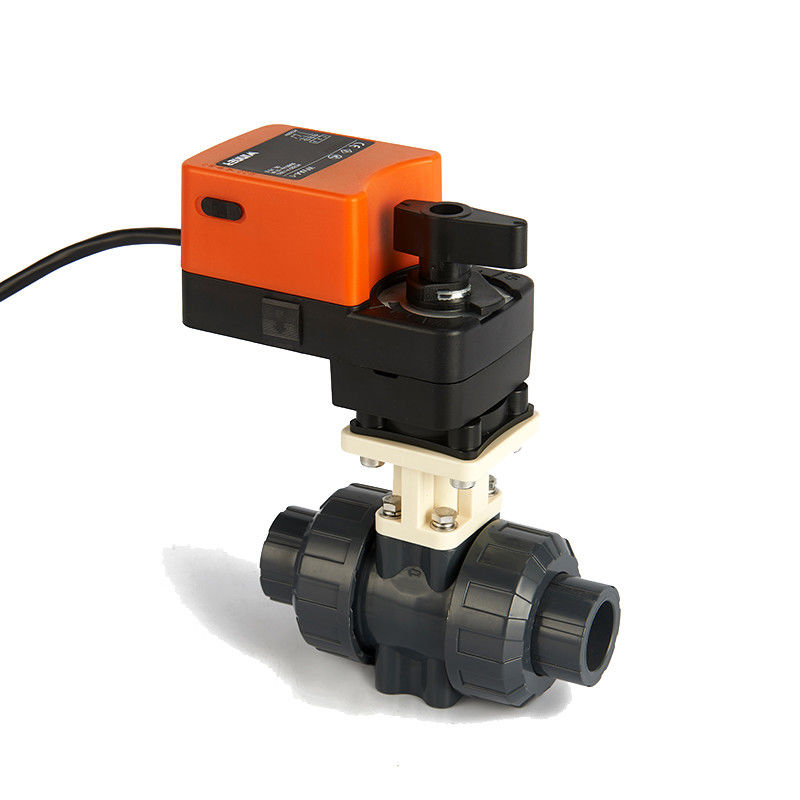

Description de produit
la valve de la boule roulante se compose du robinet à tournant sphérique de déclencheur rotatoire de série de WAV4-… et de séries de WCBS… /WCBS…. La caractéristique d'écoulement égale de pourcentage garantit les représentations de valve de la stabilité. Les valves de la boule roulante sont très utilisées dans le système de la CAHT, le système de chauffage, l'équipement de traitement de l'eau, et le contrôle courant de l'eau dans l'automation industrielle, comme : Échangeur de chaleur de air-manipulation d'AHU, d'unité de chair, de boîtier de contrôle de la pression différentiel et pour le règlement d'écoulement et le contrôle "Marche/Arrêt".
Paramètre technique
Milieu : eau froide/chaude, avec le glycol de 50%
La température du milieu : 2°C… 90°C
Pression d'Adissable : 2.0Mpa
Pression évaluée : PN20
Longueur de câble : 0.5m ou 1.5m
La température d'environnement : - 20~65 Celsius
Protégez le rang : IP54/IP55
Le paquet incluent :
robinet à tournant sphérique 1x
moteur du déclencheur 1x
manuel de l'instruction 1x
Application
1. Système de la CAHT
système de traitement 2.Water
3. Système de chauffage
4. Équipements industriels
5. Processus chimique
6. Irrigation agricole
7. Remplacement de la vanne électromagnétique, en particulier quand le solénoïde ne peut pas fonctionner sûrement. Il peut être installé à n'importe quels angle et direction, et peut travailler en conditions moites.
8. Militaire de carrière arrosant les fleurs, humidification de synchronisation, drain de compresseur d'air au temps régulier.
