Sur outre du type robinet à tournant sphérique électrique d'admission manuel pour le contrôle courant de l'eau
-
Mettre en évidence
valve à l'électricité
-
ApplicationGénéralités
-
MatérielLaiton
-
La température des médiasLa température moyenne
-
PressionPression moyenne
-
PuissanceMotorisé
-
Médiasl'eau, glycol de 50%
-
Taille gauche1/2 » | 2"
-
StructureBoule
-
Nom de produit220vac type "Marche/Arrêt" déclencheur électrique de robinet à tournant sphérique d'admission de l'e
-
CertificatCE, RoHS
-
couleurDivers
-
La température du milieu2°C… 90°C
-
Pression évaluéePN20
-
connecteur de tuyauFil interne
-
Taille1/2 » | 2"
-
Type de valvebidirectionnel et à trois voies
-
Caractéristique d'écoulementPourcentage égal
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationCE
-
Numéro de modèleWVA4-104
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
Sur outre du type robinet à tournant sphérique électrique d'admission manuel pour le contrôle courant de l'eau
220VAC type "Marche/Arrêt" déclencheur électrique manuel de robinet à tournant sphérique d'admission de l'eau de solénoïde

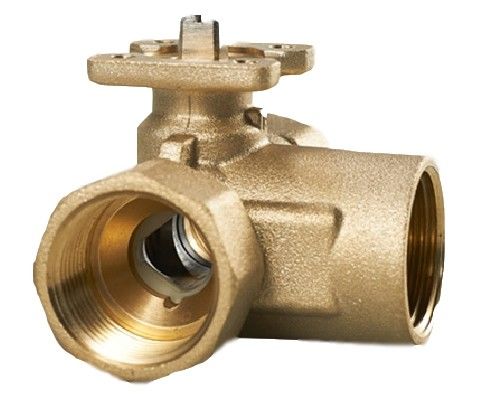

Corps de valve :
Milieu : eau froide/chaude, avec la température de glycol de 50% du milieu : °C 2°C… 90
Pression évaluée : Connecteur du tuyau PN20 : temp ambiant de fil interne. gamme : −5… +60°C ; 0… tailles 90%RH : G1/2 “- G2” “
Type de valve : caractéristique d'écoulement bidirectionnelle et à trois voies : pourcentage égal, "Marche/Arrêt"
Matériel
Corps de valve : laiton forgé, joint Hpb59-1 : boule : EPDM+PTFE
Boule : tige en laiton d'acier inoxydable : EPDM
Connecteur de valve : Axe de valve de PC : alliage d'aluminium
Description
la valve de la boule roulante se compose du robinet à tournant sphérique de déclencheur rotatoire de série de WAV4-… et de séries de WCBS…. La caractéristique d'écoulement égale de pourcentage garantit les représentations de valve de la stabilité. Les valves de la boule roulante sont très utilisées dans le système de la CAHT, le système de chauffage, l'équipement de traitement de l'eau, et le contrôle courant de l'eau dans l'automation industrielle, comme : Échangeur de chaleur de air-manipulation d'AHU, d'unité de chair, de boîtier de contrôle de la pression différentiel et pour le règlement d'écoulement et le contrôle "Marche/Arrêt".
Mode opérationnel
la valve de la boule roulante est motrice par un type… de déclencheur WVA4-1…, WAV4-2…, et WAV4-3. Le déclencheur est commandé par une modulation "Marche/Arrêt", 3 points ou système de contrôle proportionnel et déplace la boule de la valve, dans la position d'ouverture dictée par le signal de commande.
Application
Système de la CAHT
Système de chauffage
Système de traitement de l'eau
Équipements industriels
|
Modèle non. |
DN (millimètre) |
Pouce |
Kvs (m3/h) |
Pvmax (MPA) |
Picoseconde (KPa) |
|
WCBS215 |
DN15 |
1/2 » |
6,3 |
2.5Mpa |
1400 |
|
WCBS220 |
DN20 |
3/4' “ |
6,3 |
2.5Mpa |
1400 |
|
WCBS225 |
DN25 |
1" |
10 |
2.5Mpa |
1400 |
|
WCBS250 |
DN50 |
2" |
43 |
2.5Mpa |
1400 |
|
WCBS315 |
DN15 |
1/2 » |
6,3 |
2.5Mpa |
1400 |
|
WCBS320 |
DN20 |
3/4' “ |
6,3 |
2.5Mpa |
1400 |
|
WCBS325 |
DN25 |
1" |
10 |
2.5Mpa |
1400 |
|
WCBS350 |
DN50 |
2" |
43 |
2.5Mpa |
1400 |

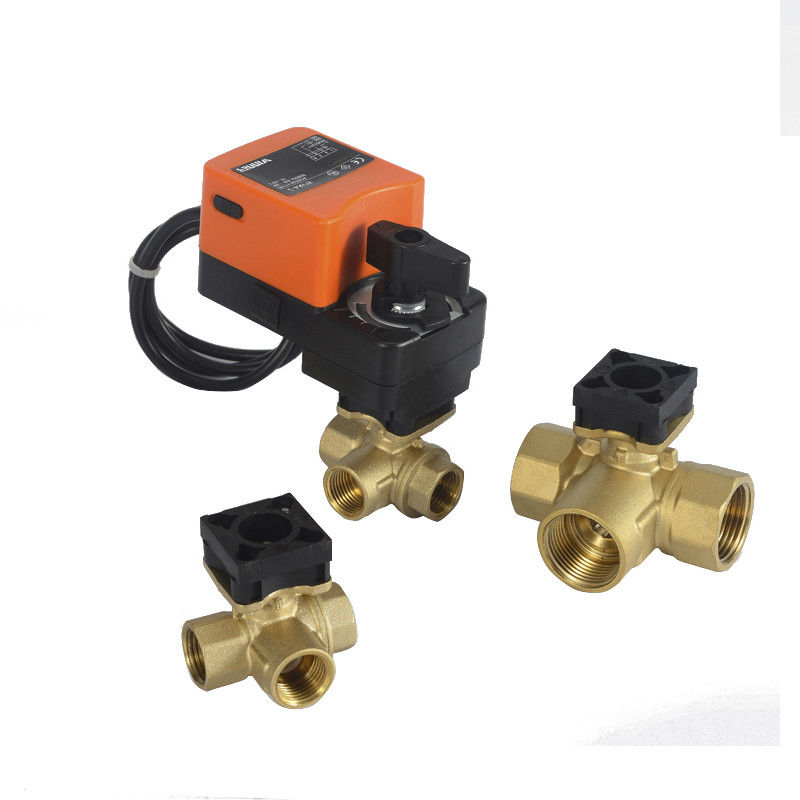

Déclencheur
WVA4-2… 24VAC/DC±15%, 3-point
Fonction (3-point, ou type proportionnel)
Le déclencheur est commandé par une modulation "Marche/Arrêt", 3 points, et signal de commande proportionnel, utilisant la commande de transmission élevée de vitesse de rapport de fixer et fermer à clef.
WVA4-2… 24VAC/DC±15%, 3-point
Le fil de Brown est allumé puissance rotation dans le sens contraire des aiguilles d'une montre, valve ouverte
Le fil rouge est allumé puissance rotation dans le sens horaire, fin de valve
Brown ou fil rouge est mise hors tension La valve gardent la situation actuelle
|
Modèle non. |
Tension locale |
Type de déclencheur |
Couple de sortie |
Consommation |
Corps de valve |
|
WVA4-104 |
230AC±15% |
3-point |
4N.m |
6VA |
DN25, DN20, DN15 |
|
WVA4-106 |
6N.m |
DN50, DN40, DN32, |
|||
|
WVA4-110 |
10N.m |
DN50 |
Connecteur
|
Modèle No |
Marchandise |
Application |
Déclencheur |
Corps de valve |
Axe |
|
WCBV-1 |
Connecteur
|
Soyez employé pour relier le déclencheur et le corps de valve |
WVA4-106, WVA4-206 WVA4-306, WVA4-110 WVA4-210, WVA4-310 |
WCBV232 WCBV240 |
WCBV-2
|
|
WCBS-1 |
WVA4-104, WVA4-204 WVA4-304, WVA4-106 WVA4-206, WVA4-306 WVA4-110, WVA4-210 WVA4-310 |
WCBS232, WCBS240 WCBS250, WCBS332 WCBS340, WCBS350 |
WCBS-2 WCBS-3
|
