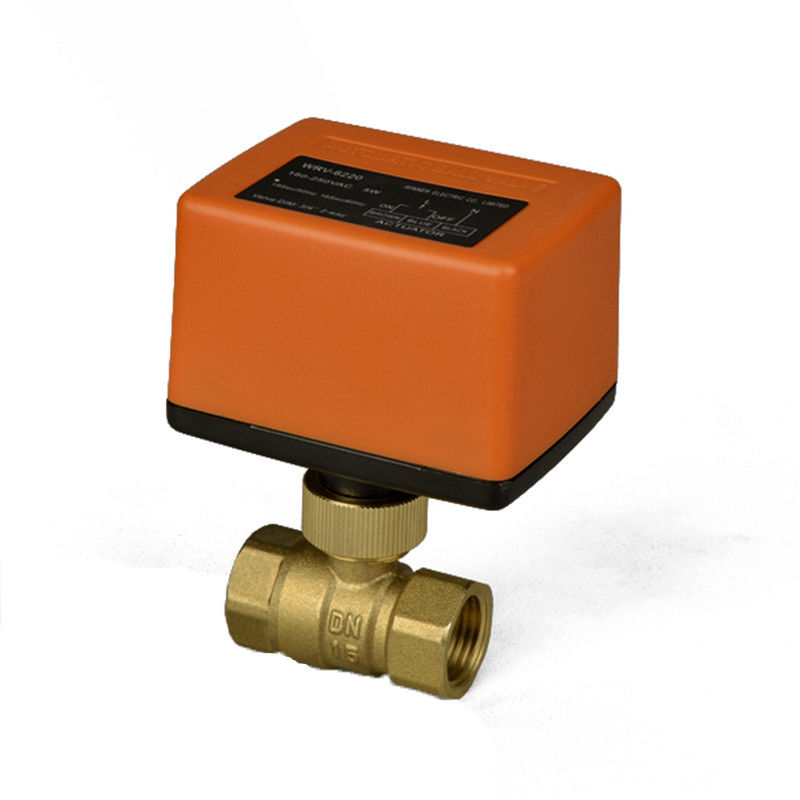

Soupape de commande électrique bi-directionnelle d'écoulement d'eau DN25 pour la valve de mélange solaire de chauffe-eau de système de chauffage



Comment nous commandons la qualité de l'usinage



1. Tour à haute précision de commande numérique par ordinateur traitant des pièces.

2. Fraiseuses avancées

3. Inspection d'UT pour assurer la qualité de soudure

4. Polonais de soudure

5. Inspection de l'aspect 100% et de la taille en ligne (épaisseur, arrondi, etc.)

6. Formation de taille et d'aspect



Données techniques

Corps de valve :

Milieu : eau froide/chaude, avec le glycol de 50%

La température du milieu : 2°C… 90°C

Pression évaluée : PN16

Connecteur de tuyau : fil interne

Temp ambiant. gamme : −5… +60°C ; 0… 90%RH

Taille : 1/2'“, 3/4" “et 1" “type de valve : bidirectionnel



Description

Le robinet à tournant sphérique motorisé par gagnant robinet à tournant sphérique se compose du type "Marche/Arrêt" ou du type déclencheur de 3 points etde W6BV… deséries, qui ont la structure compacte, l'opération stable, l'excellente capacité d'interruption de l'eau, le grand taux d'écoulement d'eau, le bloc zéro de saleté et le bas couple. Le gagnant a motorisé des robinets à tournant sphérique sont très utilisé dans le système de la CAHT, le système de chauffage, le système de traitement de l'eau et de l'équipement industriel.





Application

Système de la CAHT, système de chauffage, système de traitement de l'eau, équipement industriel



Mode opérationnel

Le robinet à tournant sphérique motorisé par gagnant est moteur par un type de WRA-5320, et le déclencheur de WRA-5320A. Le déclencheur est commandé par une modulation du système de contrôle "Marche/Arrêt" ou de 3 points et déplace la boule de la valve, dans la position d'ouverture dictée par le signal de commande.





Matériel

Corps de valve : laiton forgé, Hpb59-1



Joint : boule : EPDM+PTFE

Boule : passez la tige au bichromate de potasse en laiton plaquée : Joints circulaires d'EPDM



Modèle non.		Diamètre intérieur.	Pouce	Kvs (m3/h)	Pvmax (KPa)	Picoseconde (KPa)
W6BV215	bidirectionnel	12mm	1/2 »	8,6	600	900
W6BV220		15mm	3/4"	21	600	900
W6BV225		20mm	1"	26	600	900

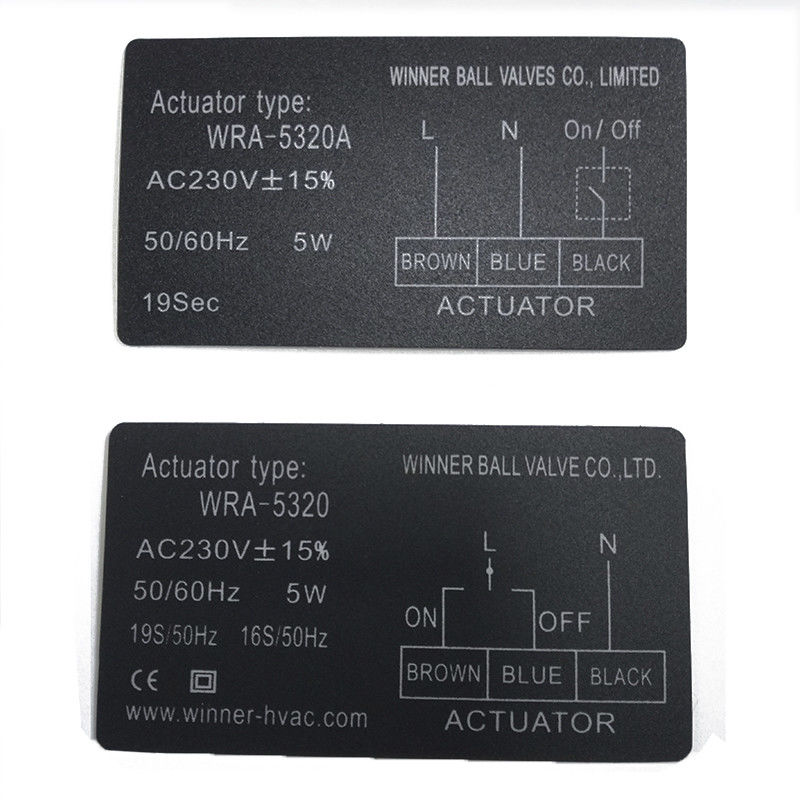

Déclencheur

WRA-5320 AC230, 50/60Hz, 3-point

WRA-5320A AC230, 50/60Hz, "Marche/Arrêt"

Couple de sortie : 2.5N.m



Angle de rotation : 90°

Protégez le rang : IP54



Temps "Marche/Arrêt" : 19S/50Hz ; 15S/50Hz







Installation :

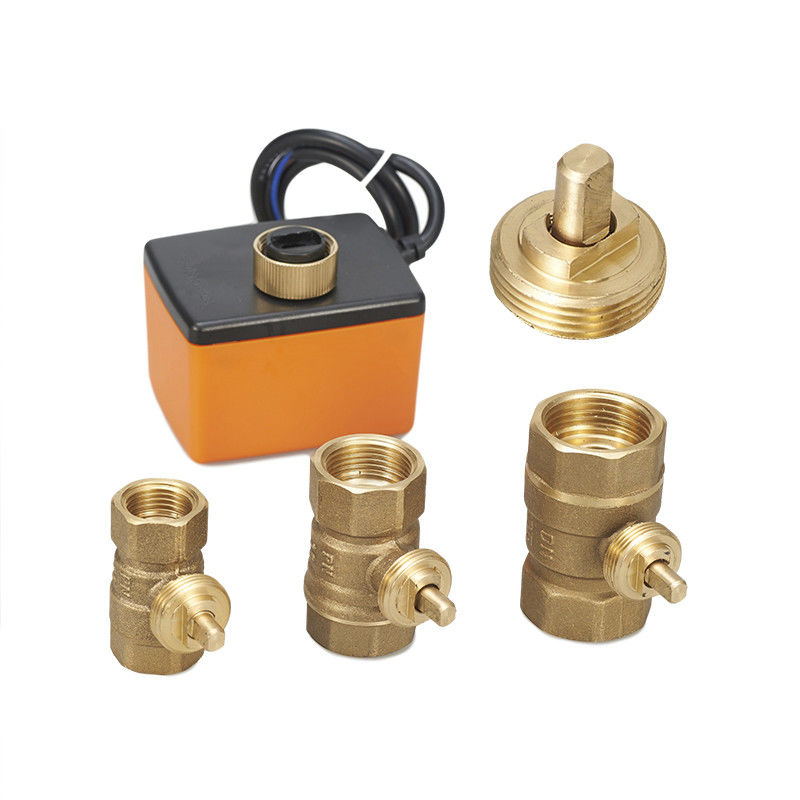

IInsert la tige de valve au fond du déclencheur, et de la goupille de l'insertion 2, placée en dessous du déclencheur au trou de montage de la valve. Puis vis en bas de l'écrou borgne en laiton
