Soupapes de commande 1 de pouce à tournant sphérique du robinet 3 de manière électriques de déclencheur pour l'eau effrayante



Comment nous assurons la qualité de produit fini (l'inspection de FQC)



1. Inspection visuelle

2. Mesure matérielle de catégorie

3. Inspection de dimension

4. Détection de rugosité

5. Détection de rugosité

6. Essai d'étanchéité



Service



1. Fournissez vos impératifs techniques et dessins
2. Obtenez la réponse primaire de nous d'ici 12 heures
3. Obtenez la solution et la citation techniques de nous d'ici 24 heures
4. Confirmation technique de solution et de citation
5. Fournissez les échantillons s'il y a lieu
6. Examen et signature de contrat
7. Chargez-vous de la production et de l'expédition
8. Service après-vente



Description

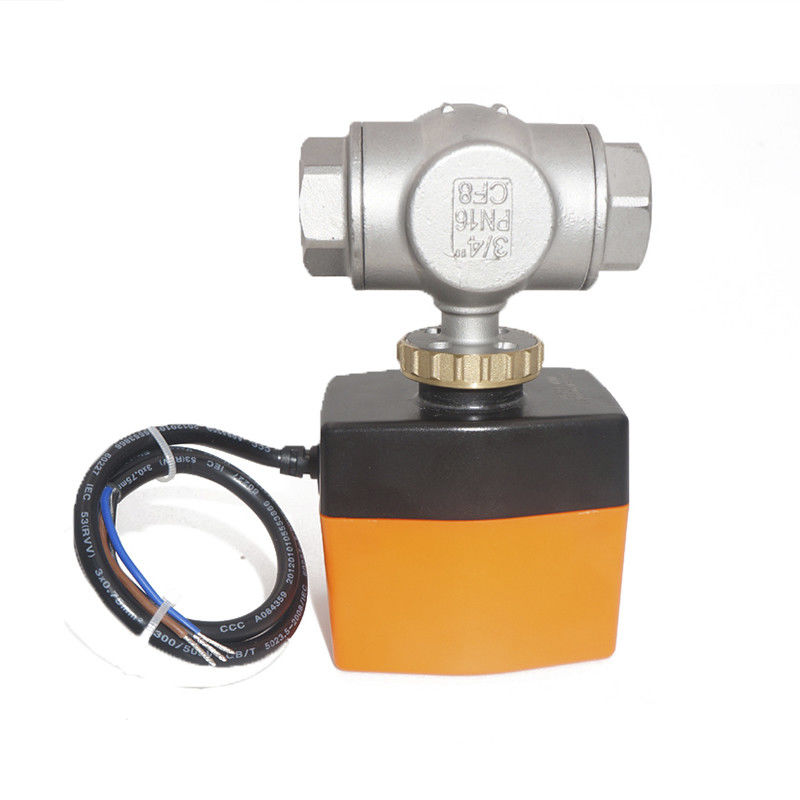

Le C.C a motorisé le robinet à tournant sphérique robinet à tournant sphérique se compose du type "Marche/Arrêt" ou du type déclencheur de 3 points et de WSBV… de séries, qui a la structure compacte, l'opération stable, l'excellente capacité d'interruption de l'eau, le grand taux d'écoulement d'eau, le bloc zéro de saleté et le bas couple. Le C.C a motorisé des robinets à tournant sphérique sont très utilisé dans le système de la CAHT, le système de chauffage, le système de traitement de l'eau et de l'équipement industriel.





Application

Système de la CAHT, système de chauffage, système de traitement de l'eau, équipement industriel.



Mode opérationnel

Le C.C a motorisé le robinet à tournant sphérique est moteur par un type de WRA-42…, et WRA-42… un déclencheur. Le déclencheur est commandé par une modulation du système de contrôle "Marche/Arrêt" ou de 3 points et déplace la boule de la valve, dans la position d'ouverture dictée par le signal de commande.



Données techniques

Corps de valve :

Milieu : eau froide/chaude, avec le glycol de 50%



La température du milieu : -10°C… 120°C

Pression évaluée : PN20

Connecteur de tuyau : fil interne



Temp ambiant. gamme : -20… +70°C ; 0… 95%RH



Taille : 1/2'“, 3/4" “et 1" “

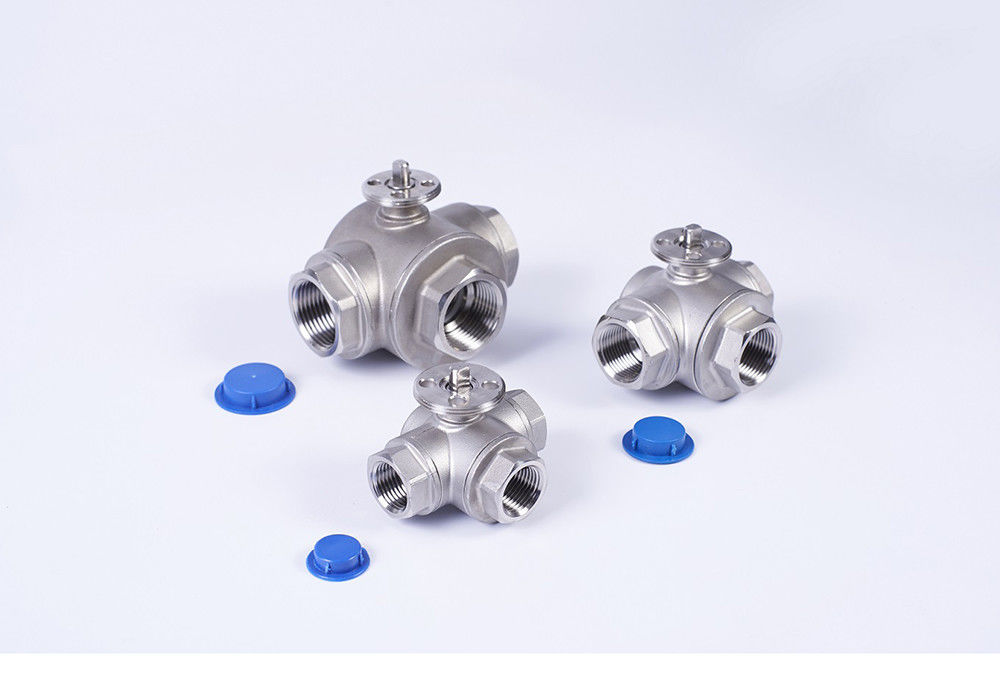

Type de valve : bidirectionnel et à trois voies



Matériel

Corps de valve : Acier inoxydable SS304

Joint : boule : EPDM+PTFE, avec le double joint circulaire

Boule : SS304 ; tige : Joints circulaires d'EPDM, avec le double joint circulaire



Modèle non.	Diamètre intérieur.	Pouce	Kvs (m3/h)	Pvmax (KPa)	Picoseconde (KPa)
WSBV215	15mm	1/2 »	6,15	1000	1400
WSBV220	20mm	3/4"	10,5	1000	1400
WSBV225	25mm	1"	16,1	1000	1400
WSBV315	15mm	1/2 »	3,95	1000	1400
WSBV320	20mm	3/4"	6,8	1000	1400
WSBV325	25mm	1"	15,8	1000	1400



Déclencheur

WRA-42…   DC3/6-12/24V, 3-point

WRA-42… Un DC3/6-12/24V, "Marche/Arrêt"

Couple de sortie : 2N.m



Angle de rotation : 90°

Protégez le rang : IP55/IP54



Temps "Marche/Arrêt" : 2-12S






Fonction (3-point ou type "Marche/Arrêt")

Le déclencheur est commandé par une modulation du signal "Marche/Arrêt" ou de 3 points de commande, utilisant la commande réversible de ralentisseur de moteur synchrone et de vitesse de fixer et fermer à clef.



Type WRA-42… 3-point

Le fil de Brown est allumé puissance, valve ouverte

Le fil noir est allumé puissance, fin de valve

Brown ou fil noir est mise hors tension, valve garder la situation actuelle

Le fil bleu est relié au fil nul.

Peut également être employé en tant que type "Marche/Arrêt".



WRA-42… un type "Marche/Arrêt"

Le fil bleu est le fil de contrôle

Mise sous tension : valve ouverte ; mise hors tension : fin de valve



Le fil noir est relié à COM.



Le fil de Brown est relié au fil de puissance.

Seulement peut être employé en tant que type "Marche/Arrêt".



Modèle non.	Tension locale	Type de déclencheur	Couple de sortie	Consommation	Temps "Marche/Arrêt"	Corps de valve
WRA-4224	DC24V	3-point ou "Marche/Arrêt"	2N.m	2W	2-6S	WSBV215 WSBV220 WSBV225 WSBV315 WSBV320 WSBV325
WRA-4224A		"MARCHE/ARRÊT"
WRA-4212	DC12V	3-point ou "MARCHE/ARRÊT"
WRA-4212A		"MARCHE/ARRÊT"
WRA-4203	DC3V	3-point ou "MARCHE/ARRÊT"
WRA-4203A		"MARCHE/ARRÊT"





Installation :

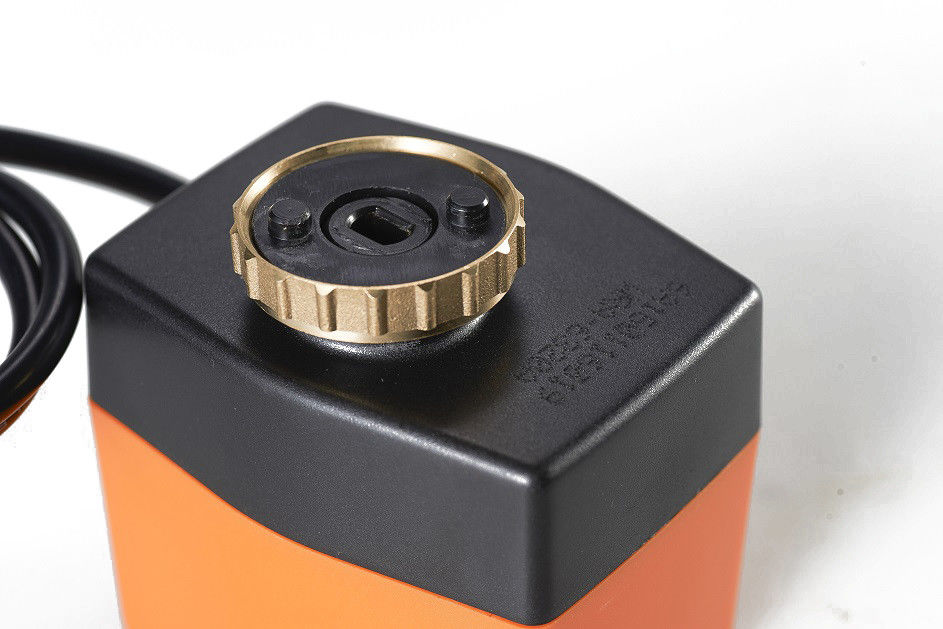

Insérez la tige de valve au fond du déclencheur, et de la goupille de l'insertion 2, placée en dessous du déclencheur au trou de montage de la valve. Puis vis en bas de l'écrou borgne en laiton
