valve de contrôle de flux de diaphragme

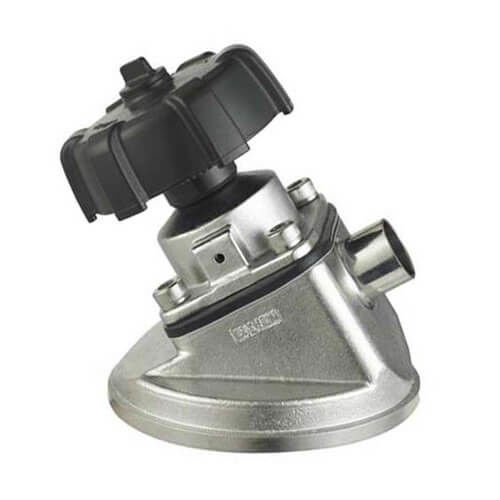

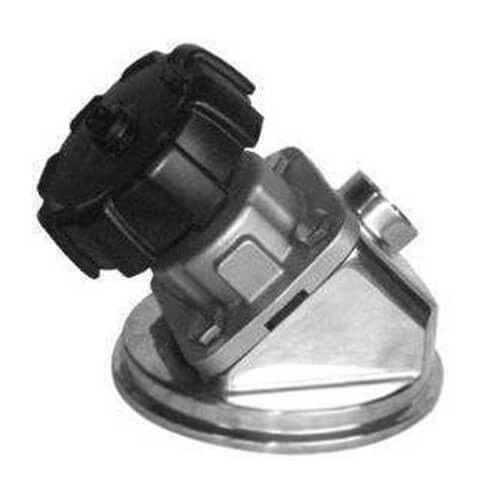

soupapes à diaphragme inférieures de réservoir sanitaire de l'acier inoxydable 316L avec la connexion soudée bout à bout

Préparation de surface

Nous offrons les processus suivants pour choisir :

1. Polonais mécanique (député britannique) pour améliorer l'éclat (lustre, matte)

2. Nettoyage acide pour anti-corrosif

3. Polonais d'électrolyse (PE) pour améliorer la douceur extérieure

4. Processus fait sur commande : Traitement de recuit lumineux éliminer des strees pour améliorer la dureté

Description de produit :

Les valves inférieures de diapharagm de réservoir sanitaire sont utilisées pour le vidange et l'échantillonnage moyens dans des industries hygiéniques telles que la pharmacie, biotechnologie, produit chimique fin, nourriture, boisson, et ainsi de suite. Elles sont habituellement installées au fond d'un réservoir hygiénique ou le navire, avec 10 à 30 degrés pêchent contre le niveau horizontal, afin d'avoir la fonction parfaite de vidange automatique sans n'importe quelle conservation ou fuite liquide.

APPLICATION

Soupape à diaphragme, manuellement ou d'une manière pneumatique actionné, et spécifiquement conçu pour pour l'usage sur l'hygiène et
processus aseptiques dans les industries pharmaceutiques. La valve est excellente pour le contrôle de flux aussi bien que pour ouvert
et fonctions étroites. La valve de diaphramg sont meilleure dans la caractéristique de l'écoulement en comparaison d'autres valves, il est plus facile
pour nettoyer et améliorer pour traiter la substance avec des particules, le phénomène du trou d'air est rare pendant
demande de contrôle de flux.

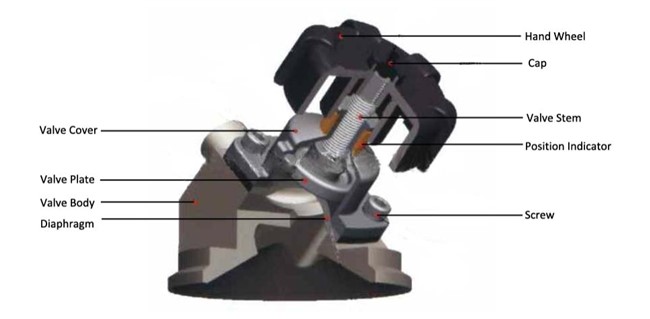

PRINCIPES DE FONCTIONNEMENT

Le diaphragme fournit le joint de corps aussi bien que le joint de siège. Il n'y a aucun chemin à l'environnement extérieur
ainsi il approprié aux processus aseptiques. Quand la valve est fermée une protection de pression qui soutient le diaphragme
mouvements vers le visage de scellage sur le corps. Quand la plaque de pression se déplace le diaphragme fléchit et est forcé vers le bas sur le secteur de siège au centre du corps, de ce fait, se fermant outre du chemin d'écoulement à travers le corps.
la relation inter du corps à la plaque de pression empêche au-dessus de la compression du diaphram. La valve peut être fonctionnement manuel et dessus de contrôle des opérations pneumatiques des vannes électromagnétiques.

Avantages :

• L'opération de bouton de rotation manuelle épargne beaucoup de coût
• Conception et adoption hygiéniques du matériel aseptique pour rencontrer des industries sanitaires
• La surface a finement fini par le PE pour atteindre le Ra de rugosité<0>
• Intelligemment conçu sans jambe, conservation ou fuite morte
• Nettoyage d'individu fort et capacité s'écoulante automatique

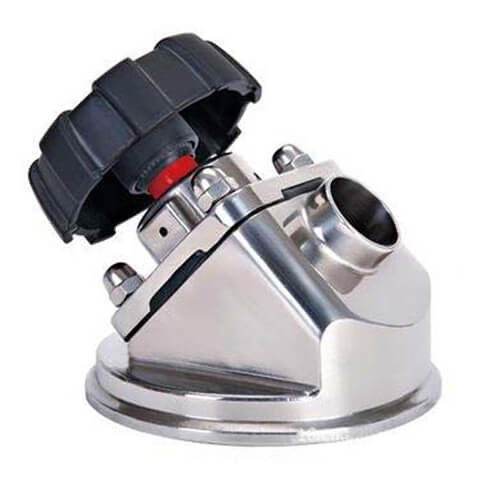

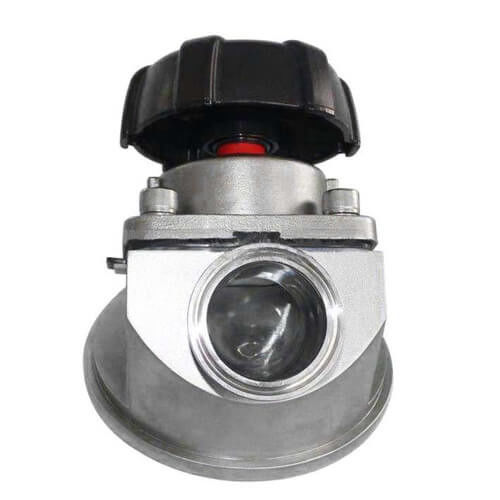

Avantages d'extrémité soudée bout à bout de connexion

• Bout soudé au fond de réservoir, pour éliminer la fuite et le secteur mort
• Connexion ferme et forte avec des tuyaux, une fois pour toutes
• Tehcnique simple de connexion, coût bas
• Dimension soudée bout à bout standard de fin à assortir avec la plupart de tailles de tuyau

Caractéristiques :

Configuration :
