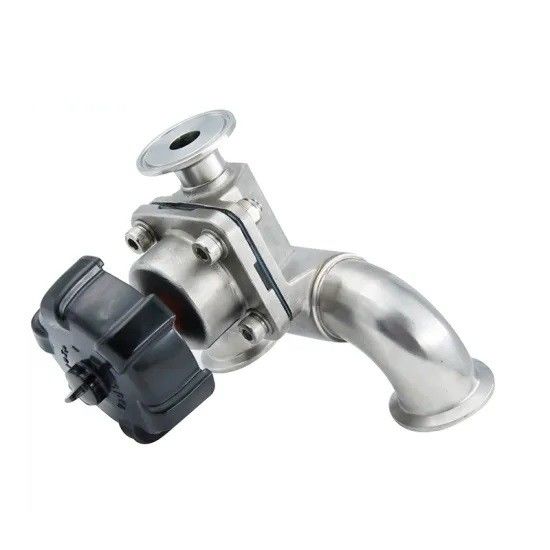

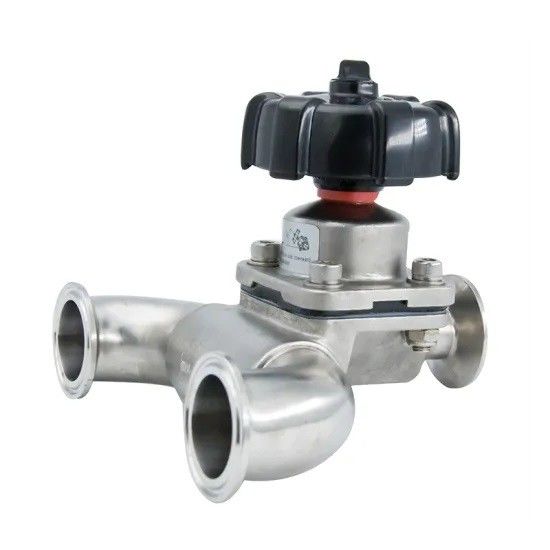

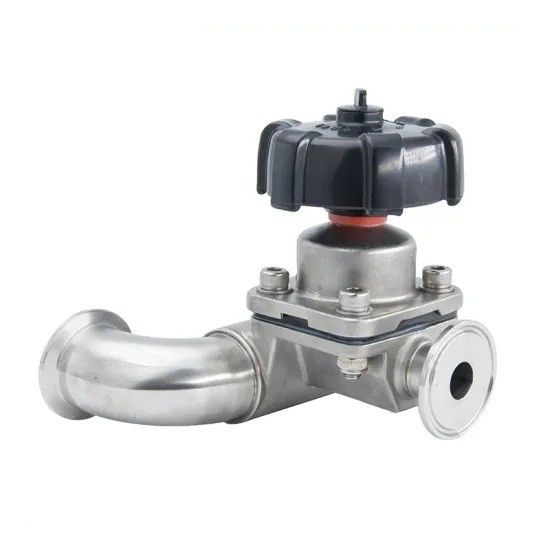

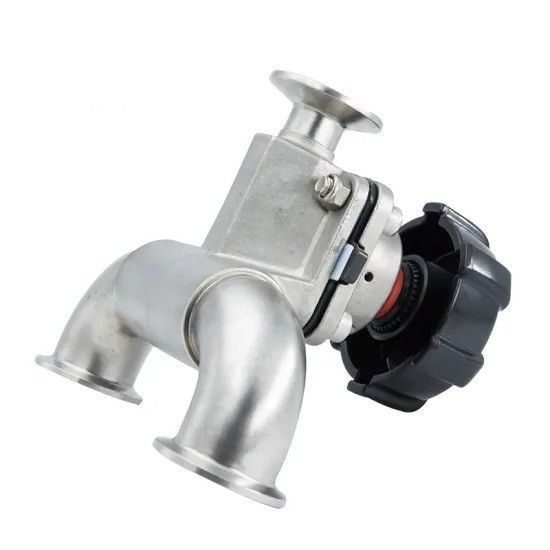

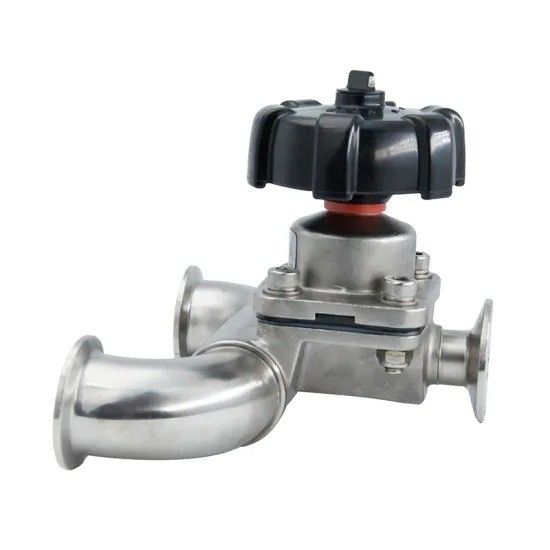

La soupape à diaphragme sanitaire à trois voies avec le bout maintenu a soudé des extrémités
-
Mettre en évidence
valve de contrôle de flux de diaphragme
-
Acier inoxydableCatégorie hygiénique 1,4435/316L
-
entraînement du modeManuel ou Pnuematic
-
Extrémités de connexionSoudure, bride ou tri bride
-
Taille gauche1/2 » - 4"
-
Type d'écoulementÀ trois voies
-
Sens d'écoulementForme d'U
-
Température ambiante-10~120 centigrade de degré
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationDIN , 3A , SMS , ISO
-
Numéro de modèleCX-SDV-11
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
La soupape à diaphragme sanitaire à trois voies avec le bout maintenu a soudé des extrémités
Manuel/type sanitaire pneumatique d'U soupapes à diaphragme avec les extrémités soudées bout à bout maintenues
Formation du processus de machine
1. Traitement de tour de commande numérique par ordinateur
2. Traitement de centre d'usinage de commande numérique par ordinateur de haute précision
3. Traitement général de tour
4. La machine poinçonnent les pièces de produit
5. Bâti de formage à froid
6. Assemblée de soudure
Spécifications
| Taille | 1" - 4" DN25-DN100 |
| Catégorie | AISI304 et AISI316L |
| Norme | 3A, SMS, DIN, JIS, etc. |
| Connexions | Bout soudé ; Tri extrémité de bride ; Connexion des syndicats ; |
| Norme | Les garnitures approuvées par le FDA en silicone, EPDM, EPDM+PTFE ont bondi la membrane, membrane d'EPDM/PTFE 2pieces |
| À l'intérieur de la finition extérieure | Ra0.4 des machines de commande numérique par ordinateur pour répondre à l'exigence pharmaceutique. Les valves sanitaires du fond de réservoir (débouché de réservoir) sont très utilisées pour des industries pharmaceutiques et chimiques |
| Commande | Le manuel ou enclenché ou électriques pneumatique actionné sont choisis selon les différentes applications. La poignée manuelle comprenant la poignée en plastique, solides solubles manipulent, poignée en métal… Contrôleur actionné ou intelligent actionné ou électrique pneumatique Control Is Also disponible |
APPLICATION
Soupape à diaphragme, manuellement ou d'une manière pneumatique actionné, et spécifiquement conçu pour pour l'usage sur l'hygiène et
processus aseptiques dans les industries pharmaceutiques. La valve est excellente pour le contrôle de flux aussi bien que pour ouvert
et fonctions étroites. La valve de diaphramg sont meilleure dans la caractéristique de l'écoulement en comparaison d'autres valves, il est plus facile
pour nettoyer et améliorer pour traiter la substance avec des particules, le phénomène du trou d'air est rare pendant
demande de contrôle de flux.
PRINCIPES DE FONCTIONNEMENT
Le diaphragme fournit le joint de corps aussi bien que le joint de siège. Il n'y a aucun chemin à l'environnement extérieur
ainsi il approprié aux processus aseptiques. Quand la valve est fermée une protection de pression qui soutient le diaphragme
mouvements vers le visage de scellage sur le corps. Quand la plaque de pression se déplace le diaphragme fléchit et est forcé vers le bas sur le secteur de siège au centre du corps, de ce fait, se fermant outre du chemin d'écoulement à travers le corps.
la relation inter du corps à la plaque de pression empêche au-dessus de la compression du diaphram. La valve peut être fonctionnement manuel et dessus de contrôle des opérations pneumatiques des vannes électromagnétiques.
Détails de produits
1. Garantie de qualité de 18months depuis embarqué de la date d'usine.
2. OIN 9001, FDA, GV a approuvé des matériaux
3. des jours 7-10 la livraison rapidement sur des conditions urgentes
4. une expérience d'exportation riche de 10 ans pour vous rendre facile et heureux avec le travail fait sur commande
Nos services couvrent toutes les industries et atteignent toutes les régions du monde.
