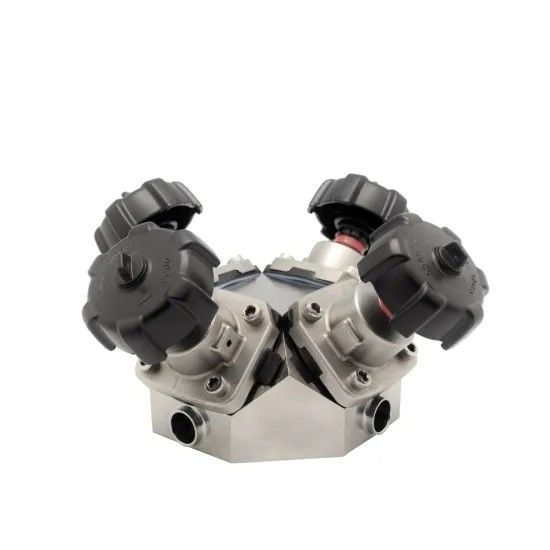

Type de soudure gauche multi sanitaire de soupape à diaphragme 316L de solides solubles 304 pour l'industrie de biotechnologie
-
Mettre en évidence
valve de contrôle de flux de diaphragme
-
Acier inoxydable1.4435 / catégorie fortement hygiénique 316L
-
Partie commande facultativePeut ajouter le boîtier de commande supplémentaire d'automation intelligente
-
entraînement du modePar le déclencheur d'acier inoxydable Pnuematic
-
Taille gaucheDN250 - DN100, 1" - 4"
-
Finition extérieureÀ l'intérieur de Ra<0.5μm
-
ApplicationParticulièrement pour pharmaceutique, WFI, industries de biotechnologie
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationGMP, ASME BPE, 3A, CE
-
Numéro de modèleCX-SDV-15
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
Type de soudure gauche multi sanitaire de soupape à diaphragme 316L de solides solubles 304 pour l'industrie de biotechnologie

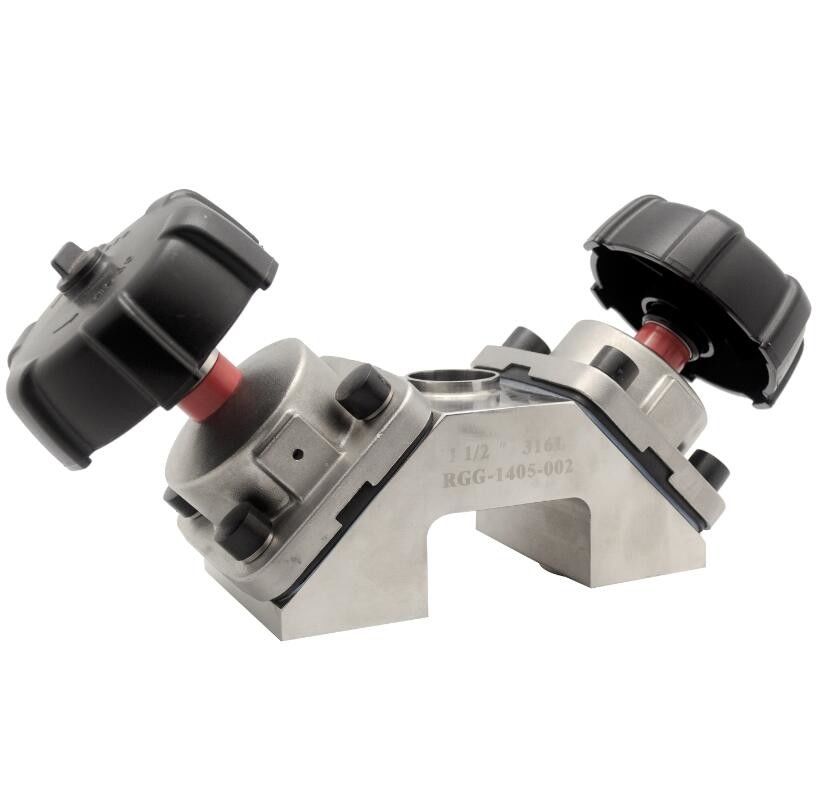

Type 304 316L soupape à diaphragme de soudure gauche multi sanitaire d'acier inoxydable
PRINCIPES DE FONCTIONNEMENT
Le diaphragme fournit le joint de corps aussi bien que le joint de siège. Il n'y a aucun chemin à l'environnement extérieur
ainsi il approprié aux processus aseptiques. Quand la valve est fermée une protection de pression qui soutient le diaphragme
mouvements vers le visage de scellage sur le corps. Quand la plaque de pression se déplace le diaphragme fléchit et est forcé vers le bas sur le secteur de siège au centre du corps, de ce fait, se fermant outre du chemin d'écoulement à travers le corps.
la relation inter du corps à la plaque de pression empêche au-dessus de la compression du diaphram. La valve peut être fonctionnement manuel et dessus de contrôle des opérations pneumatiques des vannes électromagnétiques.
Spécifications :
| Taille | 1" - 4", DN25-DN100 |
| Matériel | Forge du corps : 1,4404/316L/ASME BPE 316L/1,4435 BN2 Fe≤0.5 |
| Corps de moulage : 1.4404/316L/ASTM A351 CF3M | |
| La température de maximum | -30 ºC au ºC 150 (selon diaphragme) (roue d'acier inoxydable) |
| -30 ºC au ºC 130 (selon diaphragme) (roue en plastique) | |
| Pression maximale | barre 10 |
| Conception de connexion | soudure, bride, bride, fil, bride aseptique DIN 11864, bride, fil |
| Constitution | Type-pièce en t de T, L type-pièce en t, type-pièce en t d'U, multiport, valve de fond de réservoir et diverses constitutions |
| Manière d'opération | Manuel : volant de commande d'acier inoxydable en plastique et |
| Pneumatique : actionneur pneumatique d'acier inoxydable de boîte en plastique, actionneur pneumatique multifonctionnel. | |
| Contrôle : Positionneur intelligent d'IL-TOP, boîtier de commande intelligent de C-TOP, FKQ-TOP, dispositif de retour de position, déclencheur électrique intelligent, régulateur manuel d'écoulement | |
| Conception de longue durée | En-dessous de la barre 2, la vie maximum de 800 millions de fois. |
| Champ d'application | laiterie, nourriture, boisson, traitement de l'eau, produits chimiques fins de vin, industries pharmaceutiques etc. |
| Certificat | FDA, USP, 3A, EN, CE |
| Détails de empaquetage | paquet d'exportation standard ou selon la demande des clients |
| Détails de la livraison | Habituellement d'ici 20 jours après réception de T/T en bas des paiements |
Description :
Soupape de commande sanitaire bidirectionnelle de membrane de diaphragme d'acier inoxydable
La soupape à diaphragme est très utilisée pour des industries pharmaceutiques. Cette valve est très utilisée pour le taux de flux de commande. Le corps de valve qui entre en contact avec le liquide est fait de SS316L. La partie de non contact est faite de matériel SS304.
APPLICATION
Soupape à diaphragme, manuellement ou d'une manière pneumatique actionné, et spécifiquement conçu pour pour l'usage sur l'hygiène et
processus aseptiques dans les industries pharmaceutiques. La valve est excellente pour le contrôle de flux aussi bien que pour ouvert
et fonctions étroites. La valve de diaphramg sont meilleure dans la caractéristique de l'écoulement en comparaison d'autres valves, il est plus facile
pour nettoyer et améliorer pour traiter la substance avec des particules, le phénomène du trou d'air est rare pendant
demande de contrôle de flux.
