Robinet à tournant sphérique complètement soudé industriel, robinet à tournant sphérique d'une seule pièce de conception sûre du feu
-
Mettre en évidence
robinets à tournant sphérique complètement soudés de corps
-
TailleNPS 1/2 " ~56"
-
Estimation de pressionClasse 150~2500, api 2000-15000
-
MatérielA105, LF2, F304, F316, F304L, F316L, F51, A106-B, 20# etc.
-
Conception et norme de fabricationApi 6A, api 6D, api 6DSS, KS, BS 5351, ASME B16.34
-
Face à faceASME B16.10, api 6D
-
Connexion d'extrémitéASME B16.5, ASME B16.47, ASME B16.25
-
Essai et inspectionOIN 5208, API 6D, API598
-
Méthode d'opérationManuel, engrenage à vis sans fin, déclencheur électrique, actionneur pneumatique
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationAPI, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
Numéro de modèle1/2 » - 56", CL150-2500, API 2000-15000
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
Robinet à tournant sphérique complètement soudé industriel, robinet à tournant sphérique d'une seule pièce de conception sûre du feu

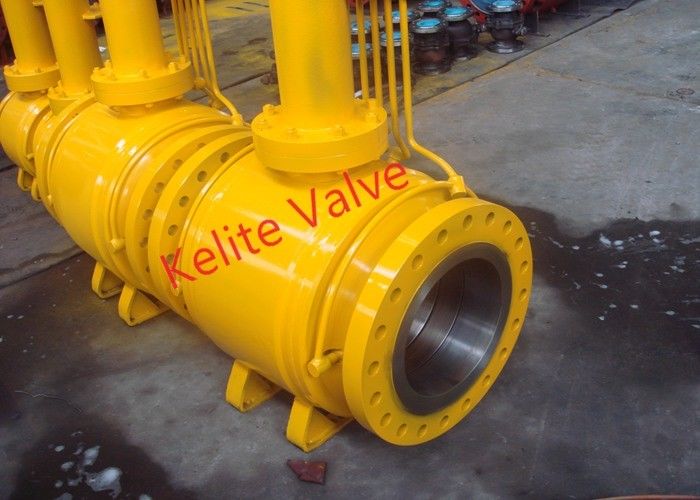

Robinet à tournant sphérique complètement soudé de 1/2 » - 56" CL150-2500 forgeant le matériel, capot prolongé
Notre société est spécialiste dans la conception et la production de la valve de haute qualité de l'eau, et s'est développée pour devenir l'un des principaux fabricants pour la valve de commande fluide. Nous concevons et fabriquons un large éventail de valve liquide, comme la soupape de commande de flotteur, le robinet à tournant sphérique de tourillon, la valve réduisant la pression de l'eau, la valve rotatoire de sas, la vanne papillon sanitaire, le clapet anti-retour hydraulique, la valve de libération d'air d'eaux d'égout, etc. Notre innovation technique constante combinée avec les systèmes rigoureux de contrôle de qualité nous a permise de fournir la haute performance et la valeur exceptionnelle dans des applications industrielles.
Nos valves est célèbre pour fabriquer les robinets à tournant sphérique complètement soudés sur le marché de la Chine, nous ont fait 56" CL600 les robinets à tournant sphérique complètement soudés pour le marché de l'Iran, une technique spéciale ont été exécutées de sorte que le traitement thermique postsoudage ne soit pas les joints tellement mous exigés ne soit pas endommagé pendant le processus de soudure pour s'assurer la bonne représentation de phoques.
Le corps en un seul morceau, au calibre/à passage réduit, tourillon a monté, double bloc et purge, effet simple ou double de piston, tige d'anti-coup, dispositif antistatique, feu-sûr certifié à API-607/6FA/ISO 10497, sièges à ressort, injection de mastic, insertions de la NACE MR-01-75, EN NYLON, de DEVLON&PEEK de siège, conçues et examinées selon ASME B16.34, BS5351, KS et API-6D.
| NON. | NOM DE PARTIE | MATÉRIAUX | |
|---|---|---|---|
| 1 | Corps | A350 LF2 | A182 F316 |
| 2 | Boule | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SOLIDES SOLUBLES |
| 3 | Adaptateur | A350 LF2 | A182, F316, A351, CF8M |
| 4 | Tige | A350 LF2+ENP | 316 SOLIDES SOLUBLES, 17-4 PHSS, 410 SOLIDES SOLUBLES |
| 5 | Anneau de Seat | A350 LF2+ENP | 316 SOLIDES SOLUBLES, 410 SOLIDES SOLUBLES |
| 6 | Insertion de Seat | Devlon, en nylon, COUP D'OEIL, RTFE | |
| 7 | Joint circulaire de Seat (2) | AED de HNBR à basse température /Viton | |
| 8 | Joint de Seat | Graphite | |
| 9 | Glande | A350 LF2 | 316 SOLIDES SOLUBLES, 410 SOLIDES SOLUBLES |
| 10 | Anneau de glande | A350 LF2 | 316 SOLIDES SOLUBLES, 410 SOLIDES SOLUBLES |
| 11 | Plat de support | A350 LF2 | 316 SOLIDES SOLUBLES, 410 SOLIDES SOLUBLES |
| 12 | Tourillon | A350 LF2 | 316 SOLIDES SOLUBLES, 410 SOLIDES SOLUBLES |
| 13 | Tourillon soutenant (2) | PTFE, acier au carbone | PTFE, 316 SOLIDES SOLUBLES |
| 14 | Rondelle de poussée | PTFE, acier au carbone | PTFE, 316 SOLIDES SOLUBLES |
| 15 | Joint circulaire de glande (2) | AED de HNBR à basse température /Viton | |
| 16 | Joint circulaire de tige (2) | AED de HNBR à basse température /Viton | |
| 17 | Garniture de glande | Graphite | |
| 18 | Joint circulaire d'adaptateur (2) | AED de HNBR à basse température /Viton | |
| 19 | Garniture d'adaptateur | Graphite | |
| 20 | Garniture de plat de support | Graphoil | |
| 21 | Goujon Bolt* | A320 L7M | A193 B8 |
| 22 | Sortilège Nut* | A194 7M | A194 8 |
| 23 | SHCS | A320 L7M | A193 B8 |
| 24 | Ressort antistatique | Inconel X-750 | |
| 25 | Ressort de Seat | Inconel X-750 | |
| 26 | Goujon | Acier au carbone | Acier inoxydable |
| 27 | Montage de graisse | Acier au carbone | 316 SOLIDES SOLUBLES |
| 28 | Graissez le montage, BGH | Acier au carbone | 316 SOLIDES SOLUBLES |
| 29 | Contrôle de boule | Acier inoxydable | |
| 30 | Prise de TNP | Acier au carbone | 316 SOLIDES SOLUBLES |
| 31 | Montage de conduit | Acier au carbone | 316 SOLIDES SOLUBLES |
| 32 | Clé de tige | Acier au carbone | Acier inoxydable |
| 33 | Pied Plate* | Acier au carbone | Acier inoxydable |
| 34 | Ascenseur Plate* | Acier au carbone | Acier inoxydable |
| 35 | Goujon de corps | Acier au carbone | Acier inoxydable |
| 36 | Opérateur de vitesse | Fer malléable, engrenage à vis sans fin d'acier au carbone | |
| 37 | Volant de commande | Acier au carbone, fer malléable | |
| 38 | Garniture de tourillon | Graphite | |
| 39 | Joint circulaire de tourillon (2) | AED à basse température de HNBR/Viton | |
Paramètres et caractéristiques techniques :
| Description de produit | Robinet à tournant sphérique entièrement de soudure |
| Modèle | Robinet à tournant sphérique entièrement de soudure de pièce forgéee de trunion |
| Diamètre nominal | NPS 2" ~NPS 56" |
| Température de fonctionnement | -593℃~220℃ (la gamme de la température de service peut varier pour différents matériaux) |
| Pression de fonctionnement | CL150-CL2500 |
| Matériel | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, etc. |
| Norme de conception | Api 6D, ASME B16.34 |
| Longueur structurelle | ASME B16.10 |
| End/td> se reliant | ASME B16.5, ASME B16.25 |
| Norme d'essai | Api 598, API 6D, OIN 5208 |
| Méthode d'opération | Poignée, ver, unité de moteur-commande, boîte de commande pneumatique |
| Champs d'application | Pétrole et gazoducs naturels, et gazoduc urbain |
| D'autres remarques 1 | Le siège de valve est inclus avec l'anneau de joint flexible pour la fuite nulle du joint ; le siège de valve est équipé de ressort préchargé qui est adaptatif à la variation de la pression et de la température, ainsi la fuite n'est pas exposée à se produire. |
| D'autres remarques 2 | La valve intégrale avec le corps de valve soudé, exempt de la fuite externe, etc. |
| D'autres remarques 3 | Construction resistante au feu de robinet à tournant sphérique tout-soudé. Chaque position de fuite est conçue avec l'emballage flexible de graphite ou le graphite de mélange d'acier inoxydable pour répondre aux exigences resistantes au feu en cas de feu. |
| D'autres remarques 4 | La structure la plus avancée de plaque de maintien ici et ailleurs est adoptée pour que de grands diamètres augmentent la durée de vie et pour réduisent le couple de fonctionnement de la valve. Ainsi, la durée de vie des valves est considérablement prolongée. |
| D'autres remarques 5 | Le robinet à tournant sphérique tout-soudé direct-enterré peut être enterré directement, dans ce cas, aucun haut et grand puits de valve n'est exigé, seulement un petit puits peu profond doit être construit sur la terre, ainsi le coût de construction et le temps de construction peuvent être sensiblement épargnés. |
| D'autres remarques 6 | Au calibre de la valve commode pour pigging, de la petite résistance d'écoulement et des caractéristiques de capacité d'écoulement et bonnes élevées d'écoulement |
| D'autres remarques 7 | La boule de valve peut complètement enfermer le siège de valve quand le robinet à tournant sphérique tout-soudé est ouvert, ainsi les impuretés dans le milieu ne seront pas rincées au siège de valve ou à la surface de emballage du corps de valve. Par conséquent, le corps de valve a une même durée de vie que la canalisation due à sa construction spéciale. |
Nos services couvrent toutes les industries et atteignent toutes les régions du monde.
