Robinets à tournant sphérique complètement soudés de corps, doux/robinets à tournant sphérique posés par métal

Robinets à tournant sphérique complètement soudés de corps, doux/robinets à tournant sphérique posés par métal

  • Mettre en évidence

    robinets à tournant sphérique complètement soudés de corps

  • Taille
    NPS 1/2 " ~56"
  • Estimation de pression
    Classe 150~2500, api 2000-15000
  • Matériel
    A105, LF2, F304, F316, F304L, F316L, F51, A106-B, 20# etc.
  • Conception et norme de fabrication
    Api 6A, api 6D, api 6DSS, KS, BS 5351, ASME B16.34
  • Face à face
    ASME B16.10, api 6D
  • Connexion d'extrémité
    ASME B16.5, ASME B16.47, ASME B16.25
  • Essai et inspection
    OIN 5208, API 6D, API598
  • Méthode d'opération
    Manuel, engrenage à vis sans fin, déclencheur électrique, actionneur pneumatique
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    OEM
  • Certification
    API, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
  • Numéro de modèle
    1/2 » - 56", CL150-2500, API 2000-15000
  • Document
  • Quantité de commande min
    1
  • Prix
    negotiable
  • Détails d'emballage
    caisses de contreplaqué
  • Délai de livraison
    15-60 jours
  • Conditions de paiement
    L/C, T/T
  • Capacité d'approvisionnement
    basé sur commande

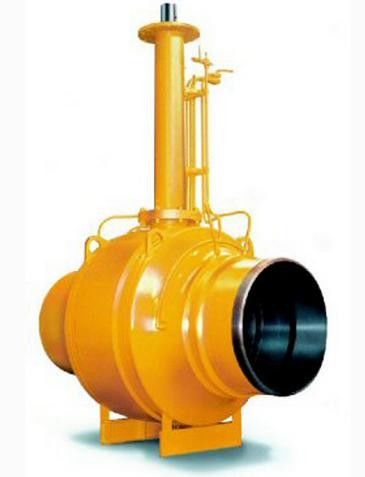

Robinets à tournant sphérique complètement soudés de corps, doux/robinets à tournant sphérique posés par métal

Robinet à tournant sphérique complètement soudé avec le siège 1/2 » - 56" mou ou en métal, CL150-2500



les robinets à tournant sphérique entièrement de soudure conçoivent la caractéristique :

  • Des robinets à tournant sphérique latéraux d'entrée sont utilisés dans les canalisations, le pompage et les applications de stations de compression, en mer, terrestres, sous-marines et cryogéniques aussi bien qu'abrasives et à hautes températures.
  • La classe étendue de classe et de pression de grandeur sont disponible en un grand choix de matériaux comprenant le carbone, l'alliage et l'acier inoxydable appropriés pour le général aux états graves de service.
  • Les robinets à tournant sphérique entièrement de soudure sont disponibles avec le double bloc et l'indépendant de soutirage du type de siège.
  • L'effet à un piston (SPE) est la fonctionnalité standard pour les anneaux de siège des robinets à tournant sphérique entièrement de soudure.
    Sur un anneau de siège de SPE : La pression agissant du côté ascendant de l'anneau de siège produit d'une force qui poussent le siège vers la boule. La pression agissant du côté en aval de l'anneau de siège produit d'une force qui tirent l'anneau de siège à partir de la boule.
    N'importe quelle surpression qui peut être produite par la dilatation thermique du fluide résiduel dans la cavité du corps avec la boule en position de fermeture entièrement, sera automatiquement déchargée dans la ligne du côté de plus basse pression.
  • Le double effet de piston (DPE) est une fonctionnalité standard pour les anneaux de siège des robinets à tournant sphérique entièrement de soudure et recommandés pour les valves soudées de corps. Sur un anneau de siège de DPE, la pression agissant du côté ascendant de l'anneau de siège et la pression agissant du côté de courant de bas de l'anneau de siège, produisent d'une force qui pousse le siège vers la boule. Avec ce type d'anneau de siège, la surpression certaine qui peut être produite par la dilatation thermique du fluide résiduel dans la cavité du corps avec la boule en position de fermeture entièrement, peut être déchargée en employant un dispositif externe de soulagement de sécurité. Le double effet de piston accorde une double caractéristique de scellage, si l'anneau ascendant de siège est endommagé, vers le bas la concession de siège de courant la caractéristique de scellage de la valve.

Les valves est célèbre pour fabriquer les robinets à tournant sphérique complètement soudés sur le marché de la Chine, nous ont fait 56" CL600 les robinets à tournant sphérique complètement soudés pour le marché de l'Iran, une technique spéciale ont été exécutées de sorte que le traitement thermique postsoudage ne soit pas les joints tellement mous exigés ne soit pas endommagé pendant le processus de soudure pour s'assurer la bonne représentation de phoques.



Le corps en un seul morceau, au calibre/à passage réduit, tourillon a monté, double bloc et purge, effet simple ou double de piston, tige d'anti-coup, dispositif antistatique, feu-sûr certifié à API-607/6FA/ISO 10497, sièges à ressort, injection de mastic, insertions de la NACE MR-01-75, EN NYLON, de DEVLON&PEEK de siège, conçues et examinées selon ASME B16.34, BS5351, KS et API-6D.



robinet à tournant sphérique, très utilisés complètement soudés dans les gazoducs souterrains urbains, les gazoducs naturels et les stations de régulation de pression et d'autres champs. Pendant les dernières années, par la recherche et l'innovation et l'amélioration continues de la qualité du produit.


le robinet à tournant sphérique complètement soudé, dû à la structure globale de la construction complètement soudée de valve utilisant la technologie pour faire la valve, le joint externe a été considérablement amélioré, le poids de la valve a été considérablement réduit (particulièrement DN300 ou moins) de sorte que l'installation de valve devienne plus commode, réduit non seulement le coût de construction, mais épargne également le temps.


le robinet à tournant sphérique complètement soudé, peut directement être enterré sous terre. Ne placez pas la salle de commande souterraine de valve, de sorte que les opérations n'aient pas besoin d'entrer dans la terre, juste opération d'entraînement peut être effectué au sol avec une poignée en T, très facile d'éviter l'arriéré à l'installation souterraine de salle de commande de valve et aux dangers là cachés.


le robinet à tournant sphérique complètement soudé, la valve peut être conçu dans la taille différente pour vos utilisateurs basés sur la profondeur du gazoduc enterré. En attendant, aussi selon les différents besoins des utilisateurs reliés au port de valve, vous concevez un grand choix de connexions gauches pour que vous choisissiez de.



Caractéristiques et avantages structurels pour le plein robinet à tournant sphérique weled :

1. tige Anti-disjointe
Afin d'empêcher la tige pour voler pour causer l'altitude anormale des soupapes de refoulement internes, l'épaule sèche a fixé la partie inférieure. De plus, afin d'empêcher la fuite résultant de la tige de burn-out emballant dans un feu, le palier de butée dans la partie inférieure de la position de contact dans les épaules de tige et de corps donc pour empêcher la formation de la fuite de siège d'anti-cachetage pour éviter des accidents.
2. structure de sécurité incendie
Quand l'utilisation normale de robinets à tournant sphérique de tourillon, le siège et la loi sphérique de timbre, le joint circulaire d'arrêtoir de siège et le corps de joint, qui est un joint mou, joint fiable et siège de joint circulaire une fois blessé, support de siège et le corps seront graphite augmenté embouti de tels buts de sécurité incendie de comportement.
3. équipement antistatique
Afin d'empêcher le frottement parmi la boule, la tige et l'électricité statique de PTFE peuvent mettre à feu les matériaux inflammables et les explosifs, ayant pour résultat un accident, en ce robinet à tournant sphérique, ressort de statique-conduction entre la tige et la boule, la tige et le corps et donc sécurité des systèmes de prise de terre fixer.
4. structure disjointe de joint de corps libre
Les garnitures et les joints circulaires emboutis lisses et doubles, sur cette base, pour cette raison en tant que position de commutateur du feu de la valve et le capot de valve, haute température, choc et s'ouvrir inégal ou couple fermant ne causeront pas la fuite externe.
5. bas couple fonctionnant
Incidences auto-lubrifiantes installées dans le frottement des cellules souche, menant pour porter et l'opération flexible et le bas couple.
6. double purge de bloc (DBB)
Quand la boule entièrement ouverte ou position de fermeture, la substance d'émetteur que le corps peut vidanger le centre de cavité a annoncé, vidant des dispositifs d'ailleurs, il est le centre de la pression de chambre de valve peut être déchargé dans l'extrémité de basse pression de ses sièges de délivrance.
7. cachetage de secours
Conception composée de trou d'injection et installer la valve complexe d'injection située dans la tige/chapeau et l'appui physique quand la fuite induite par dommages de joint ou de siège de tige de valve, de tels composés peut être employée pour faire un deuxième joint de clapet anti-retour caché installé près des les deux la valve composée d'injection, pour empêcher la sortie de l'action du matériel composé, un composé du dessus de la valve composée d'injection de carburant d'émetteur de l'arme à feu rapide d'injection de connecteur de connexion.
8. extension de tige
La tige de valve souterraine d'installation peut être prolongée pour faciliter le bec composé correspondant d'opération, la soupape de vidange peut être prolongée à la plus haute valve.
9. soulagement automatique de cavité du corps
Quand la hausse de pression de corps n'est pas normale, comme l'instabilité, siège en aval de robinet à tournant sphérique de tourillon soyez pression normale, tandis que libération automatique non normale de pression, n'endommagent pas le cachetage du siège ascendant.



Type de service :
• La température standard : -29°C à 220°C/à -20°F à 428°F
• Basse température : -46°C à 150°C/à -50°F à 302°F
• La température cryogénique : -196°C à -593°C/à -258°F à -620°F
• Sous-marin (peu profond et eau profonde)
• Souterrain
• Haute température : Au-dessus de 220°C/de 428°F





Paramètres et caractéristiques techniques :



Description de produit Robinet à tournant sphérique entièrement de soudure
Modèle Robinet à tournant sphérique entièrement de soudure de pièce forgéee de trunion
Diamètre nominal NPS 2" ~NPS 56"
Température de fonctionnement -593℃~220℃ (la gamme de la température de service peut varier pour différents matériaux)
Pression de fonctionnement CL150-CL2500
Matériel A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, etc.
Norme de conception Api 6D, ASME B16.34
Longueur structurelle ASME B16.10
End/td> se reliant ASME B16.5, ASME B16.25
Norme d'essai Api 598, API 6D, OIN 5208
Méthode d'opération Poignée, ver, unité de moteur-commande, boîte de commande pneumatique
Champs d'application Pétrole et gazoducs naturels, et gazoduc urbain
D'autres remarques 1 Le siège de valve est inclus avec l'anneau de joint flexible pour la fuite nulle du joint ; le siège de valve est équipé de ressort préchargé qui est adaptatif à la variation de la pression et de la température, ainsi la fuite n'est pas exposée à se produire.
D'autres remarques 2 La valve intégrale avec le corps de valve soudé, exempt de la fuite externe, etc.
D'autres remarques 3 Construction resistante au feu de robinet à tournant sphérique tout-soudé. Chaque position de fuite est conçue avec l'emballage flexible de graphite ou le graphite de mélange d'acier inoxydable pour répondre aux exigences resistantes au feu en cas de feu.
D'autres remarques 4 La structure la plus avancée de plaque de maintien ici et ailleurs est adoptée pour que de grands diamètres augmentent la durée de vie et pour réduisent le couple de fonctionnement de la valve. Ainsi, la durée de vie des valves est considérablement prolongée.
D'autres remarques 5 Le robinet à tournant sphérique tout-soudé direct-enterré peut être enterré directement, dans ce cas, aucun haut et grand puits de valve n'est exigé, seulement un petit puits peu profond doit être construit sur la terre, ainsi le coût de construction et le temps de construction peuvent être sensiblement épargnés.
D'autres remarques 6 Au calibre de la valve commode pour pigging, de la petite résistance d'écoulement et des caractéristiques de capacité d'écoulement et bonnes élevées d'écoulement
D'autres remarques 7 La boule de valve peut complètement enfermer le siège de valve quand le robinet à tournant sphérique tout-soudé est ouvert, ainsi les impuretés dans le milieu ne seront pas rincées au siège de valve ou à la surface de emballage du corps de valve. Par conséquent, le corps de valve a une même durée de vie que la canalisation due à sa construction spéciale.
