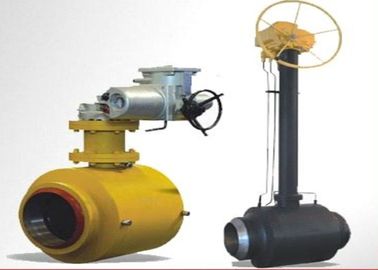

CL complètement soudé de robinet à tournant sphérique de corps du CS/solides solubles 150 - 2500 avec l'anti dispositif statique
-
Mettre en évidence
robinets à tournant sphérique complètement soudés de corps
-
TailleNPS 2" ~48"
-
Estimation de pressionClasse 150~2500
-
MatérielA105, LF2, F304, F316, F304L, F316L, F51, A106-B, 20# etc.
-
Conception et norme de fabricationApi 6A, api 6D, api 6DSS, KS, BS 5351, ASME B16.34
-
Face à faceASME B16.10, api 6D
-
Connexion d'extrémitéASME B16.5, ASME B16.47, ASME B16.25
-
Essai et inspectionOIN 5208, API 6D, API598
-
Méthode d'opérationManuel, engrenage à vis sans fin, déclencheur électrique, actionneur pneumatique
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationAPI, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
Numéro de modèle2" - 48", CL150-1500
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
CL complètement soudé de robinet à tournant sphérique de corps du CS/solides solubles 150 - 2500 avec l'anti dispositif statique
Robinet à tournant sphérique complètement soudé d'api 6D de 2" - 56" robinet à tournant sphérique du CS CL150-2500 et des solides solubles
Préparation de surface
Nous offrons les processus suivants pour choisir :
1. Polonais mécanique (député britannique) pour améliorer l'éclat (lustre, matte)
2. Nettoyage acide pour anti-corrosif
3. Polonais d'électrolyse (PE) pour améliorer la douceur extérieure
4. Processus fait sur commande : Traitement de recuit lumineux éliminer des strees pour améliorer la dureté
Formation du processus de machine
1. Traitement de tour de commande numérique par ordinateur
2. Traitement de centre d'usinage de commande numérique par ordinateur de haute précision
3. Traitement général de tour
4. La machine poinçonnent les pièces de produit
5. Bâti de formage à froid
6. Assemblée de soudure
Les valves est célèbre pour fabriquer les robinets à tournant sphérique complètement soudés sur le marché de la Chine, nous ont fait 56" CL600 les robinets à tournant sphérique complètement soudés pour le marché de l'Iran, une technique spéciale ont été exécutées de sorte que le traitement thermique postsoudage ne soit pas les joints tellement mous exigés ne soit pas endommagé pendant le processus de soudure pour s'assurer la bonne représentation de phoques.
Le corps en un seul morceau, au calibre/à passage réduit, tourillon a monté, double bloc et purge, effet simple ou double de piston, tige d'anti-coup, dispositif antistatique, feu-sûr certifié à API-607/6FA/ISO 10497, sièges à ressort, injection de mastic, insertions de la NACE MR-01-75, EN NYLON, de DEVLON&PEEK de siège, conçues et examinées selon ASME B16.34, BS5351, KS et API-6D.
| Taille | ″ Du ″ ~48 de NPS 2 |
|---|---|
| Estimation de pression | Classe 150~1500 |
| Matériel | A105, IF2, F304, F316, F304L, F316L |
| Conception et norme de fabrication | Api 608, API 6D, BS 5351, ASME B 16,34 |
| Face à face | ASME B 16,10, API 6D, DIN 3202 |
| Connexion d'extrémité | ASME B16.5, DIN 2543-2550, ASME B 16,25 |
| Essai et inspection | ISO5208, API 6D, BS 6755 |
| Méthode d'opération | Manuel, engrenage à vis sans fin, déclencheur électrique, actionneur pneumatique |
Normes applicables
LA CONCEPTION ET LA FABRICATION SE CONFORMENT À : OIN 14313, ASME B16.34 d'api 6D/
LA DIMENSION DE CONNEXION SE CONFORME À : ASME B16.25, EN 12627 DIN
LA CONCEPTION DE RÉSISTANCE DE FEU SE CONFORME À : API 607/ISO 10497
L'INSPECTION ET L'ESSAI SE CONFORME À : Api 6D, OIN 5208, API 598
LE MATÉRIEL SE CONFORME À : OIN 15156
Matériaux des pièces
| 1 2 3 4 5 6 7 8 9 10 11 |
Corps Corps de gauche à droite Boule Seat Bague d'étoupage Joint circulaire Tige Valve d'injection de graisse de Seat Ressort goupille droite Vavle de purge |
12 13 14 15 16 17 18 19 20 21 22 |
Boule lubrifiant l'incidence Vis Garniture de capot Couverture de soutien Meurent le support Emballage Protection terminale Tige à ressort Clé plate Garniture de tige ressort sans statique |
Matériaux des pièces
| Corps Boule Seat Tige Bague d'étoupage Joint circulaire Vis Couverture de soutien Meurent le support Ressort Incidence Gaske |
A105/IF2/F304/F316/F304L/F316L/F11/F22/F51 A105+ENP/IF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/IF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/IF2+ENP/F304/F316/F304L/F316L/F51 PTFE/NYLON/PEEK/TEFLON VITON/NBR B7M/B8M/L7M/B16M A105+ENP/IF2+ENP/F304/F316/F304L/F316L/F51 A105+ENP/IF2+ENP/F304/F316/F304L/F316L/F51 17-4PH/17-7PH/Inconel 304+PTFE/316+PTFE Graphite+304/PTFE flexible |
Paramètres et caractéristiques techniques :
| Description de produit | Robinet à tournant sphérique entièrement de soudure |
| Modèle | Robinet à tournant sphérique entièrement de soudure de pièce forgéee de trunion |
| Diamètre nominal | NPS 2" ~NPS 48" |
| Température de fonctionnement | -593℃~220℃ (la gamme de la température de service peut varier pour différents matériaux) |
| Pression de fonctionnement | CL150-CL1500 |
| Matériel | A105N, A182 F304, F304L, F316, F316L, A352 LF2, LF2, etc. |
| Norme de conception | Api 6D, ASME B16.34 |
| Longueur structurelle | ASME B16.10 |
| End/td> se reliant | ASME B16.5, ASME B16.25 |
| Norme d'essai | Api 598, API 6D, OIN 5208 |
| Méthode d'opération | Poignée, ver, unité de moteur-commande, boîte de commande pneumatique |
| Champs d'application | Pétrole et gazoducs naturels, et gazoduc urbain |
| D'autres remarques 1 | Le siège de valve est inclus avec l'anneau de joint flexible pour la fuite nulle du joint ; le siège de valve est équipé de ressort préchargé qui est adaptatif à la variation de la pression et de la température, ainsi la fuite n'est pas exposée à se produire. |
| D'autres remarques 2 | La valve intégrale avec le corps de valve soudé, exempt de la fuite externe, etc. |
| D'autres remarques 3 | Construction resistante au feu de robinet à tournant sphérique tout-soudé. Chaque position de fuite est conçue avec l'emballage flexible de graphite ou le graphite de mélange d'acier inoxydable pour répondre aux exigences resistantes au feu en cas de feu. |
| D'autres remarques 4 | La structure la plus avancée de plaque de maintien ici et ailleurs est adoptée pour que de grands diamètres augmentent la durée de vie et pour réduisent le couple de fonctionnement de la valve. Ainsi, la durée de vie des valves est considérablement prolongée. |
| D'autres remarques 5 | Le robinet à tournant sphérique tout-soudé direct-enterré peut être enterré directement, dans ce cas, aucun haut et grand puits de valve n'est exigé, seulement un petit puits peu profond doit être construit sur la terre, ainsi le coût de construction et le temps de construction peuvent être sensiblement épargnés. |
| D'autres remarques 6 | Au calibre de la valve commode pour pigging, de la petite résistance d'écoulement et des caractéristiques de capacité d'écoulement et bonnes élevées d'écoulement |
| D'autres remarques 7 | La boule de valve peut complètement enfermer le siège de valve quand le robinet à tournant sphérique tout-soudé est ouvert, ainsi les impuretés dans le milieu ne seront pas rincées au siège de valve ou à la surface de emballage du corps de valve. Par conséquent, le corps de valve a une même durée de vie que la canalisation due à sa construction spéciale. |
