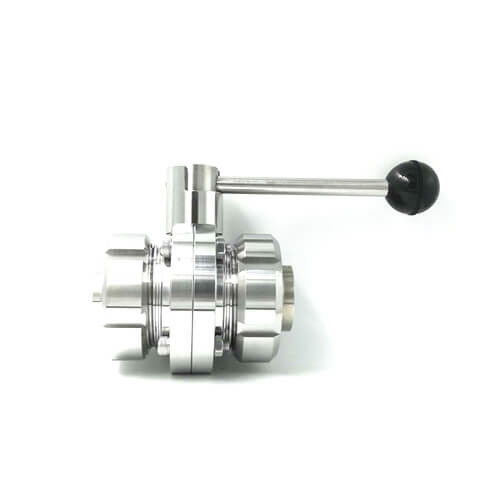

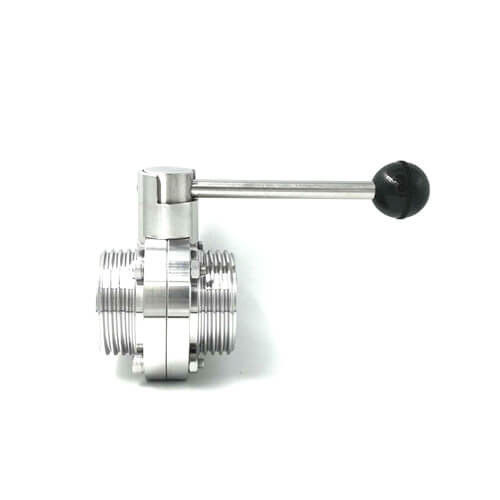

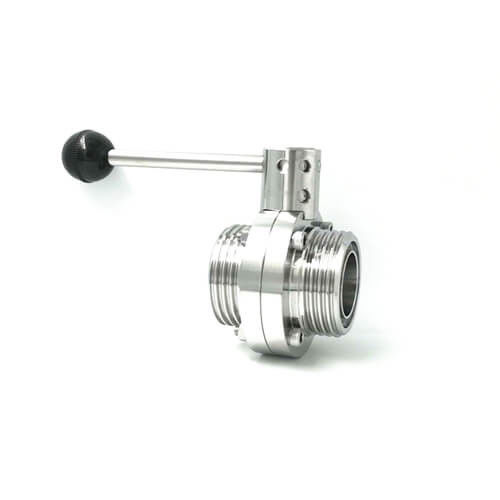

La vanne papillon hygiénique, mâle a fileté 304 la vanne papillon de 316L solides solubles
-
Mettre en évidence
vannes papillon hygiéniques
-
Pression de travailMi-pression (2.5mpa< PN <6.4mpa)
-
La température fonctionnanteLa température normale (- 40°C~120°C)
-
Matériel de la surface de jointDoux scellé
-
Taille gaucheDN15-DN200
-
Corps de valvepièce forgéee
-
NormeDIN, SMS, 3A, OIN
-
SurfaceCommande numérique par ordinateur finie à la machine
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationDIN,SMS,3A,ISO
-
Numéro de modèleCX-SBTV-016
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
La vanne papillon hygiénique, mâle a fileté 304 la vanne papillon de 316L solides solubles
Le mâle 316L hygiénique-sanitaire de la catégorie comestible 304 d'acier inoxydable a fileté la vanne papillon
Préparation de surface
Nous offrons les processus suivants pour choisir :
1. Polonais mécanique (député britannique) pour améliorer l'éclat (lustre, matte)
2. Nettoyage acide pour anti-corrosif
3. Polonais d'électrolyse (PE) pour améliorer la douceur extérieure
4. Processus fait sur commande : Traitement de recuit lumineux éliminer des strees pour améliorer la dureté
Comment nous assurons la qualité de produit fini (l'inspection de FQC)
1. Inspection visuelle
2. Mesure matérielle de catégorie
3. Inspection de dimension
4. Détection de rugosité
5. Détection de rugosité
6. Essai d'étanchéité
Des vannes papillon peuvent être enclenchées manuellement ou d'une manière pneumatique. Il y a un large éventail de contrôles manuels pour répondre aux différentes exigences de système. Les contrôles pneumatiques peuvent être horizontaux et verticaux, simples, double-effet, et modulation. Ils peuvent être équipés des dessus et de la proximité de contrôle qu'il est largement appliqué à beaucoup de fileds, tels que la bière, la boisson, les laitages, le jus de fruit, la pharmacie, etc. biologique.
Caractéristiques de conception
1. De diverses normes peuvent être fournies : DIN, 3A, SMS, OIN/film encreur, les BS/RJT, et ASME/BPE.
2. disponible dans les tailles de DN25/1" à DN300/12"
3. des poignées de Multiposition peuvent être utilisées pour des valves jusqu'à DN100/4" ;
4. des poignées de traction peuvent être utilisées pour des valves de DN25/1" à DN300/12"
Poignée manuelle,
5. l'actionneur pneumatique et le déclencheur électrique sont interchangeables.
6. les phoques se conforment à FDA 21CFR 177. 2600.
7. Le corps de valve peut être adapté aux besoins du client avec un large choix de différentes connexions.
|
Norme
|
3A, SMS, DIN, OIN, RJT, FILM ENCREUR
|
|
|
Le produit a mouillé les pièces en acier
|
AISI304/AISI316L
|
Fourni en rapport d'inspection matériel
|
|
D'autres pièces en acier
|
AISI304
|
|
|
Taille
|
3/4" ~6", DN20~DN150,19mm~152.4mm
|
|
|
Matériel de joint
|
EPDM/VMQ/FPM
|
Tout le matériel de joints sont conformes à FDA21CFR117.2600
|
|
Pression d'utilisation
|
≤10bar (145psi)
|
|
|
Pression d'approvisionnement pour le déclencheur d'air
|
5~8 (0~116psi)
|
|
|
La température fonctionnante
|
EPDM : - 14~248ºF (- 10~120ºC)
|
|
|
VMQ : - 58~356ºF (- 50~180ºC)
|
||
|
FPM : 22~446ºF (- 30~230ºC)
|
||
|
D'autres matériaux sont avaible sur demande
|
||
|
La température de stérilisation
|
302ºF (150ºC, 20min maximum)
|
|
|
Préparation de surface extérieure
|
Ra16~32uin (o.4~0.8um)
|
|
|
À l'intérieur de la préparation de surface
|
Ra32~64uin (o.8~1.6um)
|
|
|
Extrémités de Connetion
|
extrémités soudées bout à bout et maintenues, extrémités masculines, extrémités de bride
|
|
|
Tête pneumatique
|
Normalement fermé (OR) - air à s'ouvrir, ressort à se fermer
|
|
|
(NON) - air normalement ouvert à se fermer, ressort à s'ouvrir
|
||
|
Air-air (aa) - air à s'ouvrir, air à se fermer
|
||
Options
1. Le siège et la garniture peuvent être NBR (nitriles), VMQ (silicone) ou Viton (FPM) tout qui est conforme à FDA 21CFR177.2600.
2. la connexion d'extrémité peut bout-être soudée, bride sanitaire, fileté, à flasque, ligne du je ou d'autres sur demande.
3. poignée : poignée de traction de 3 positions ; poignée de multi-position en acier inoxydable pur ou avec la couverture en plastique.
4. déclencheur : déclencheur pneumatique d'acier inoxydable (type vertical), déclencheur en aluminium pneumatique (type horizontal), déclencheur électrique.
5. contrôle : capteur de position, contrôleur au dessus de la c, contrôleur au dessus de la c (AS-I)
