Manuel/vanne papillon sanitaire pneumatique pour l'industrie de pharmacie
-
Mettre en évidence
vannes papillon hygiéniques
-
TailleDN15-DN200 et 1/2 » - 8"
-
Mode d'entraînementManuel
-
La températureLa température normale (- 40℃
-
NormeDIN, 3A, SMS, RJT, FILM ENCREUR
-
PressionPression normale (Pn<1.6mpa)
-
ConnexionSoudure, fil, Tri maintenu, bride
-
JointAutomatique scellé
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationDIN, 3A, SMS, RJT, IDF
-
Numéro de modèleCX-SBTY-014
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
Manuel/vanne papillon sanitaire pneumatique pour l'industrie de pharmacie

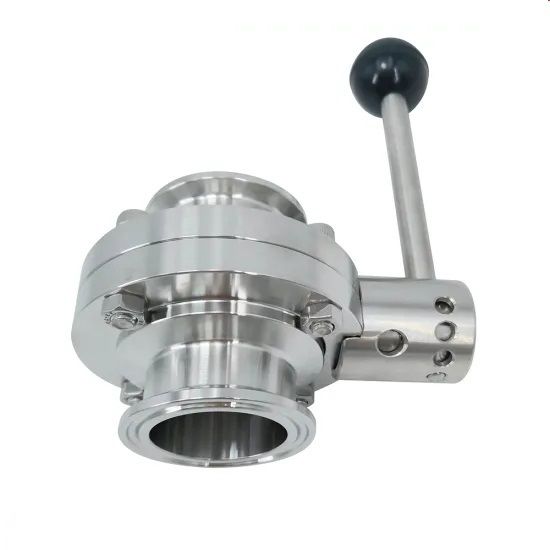

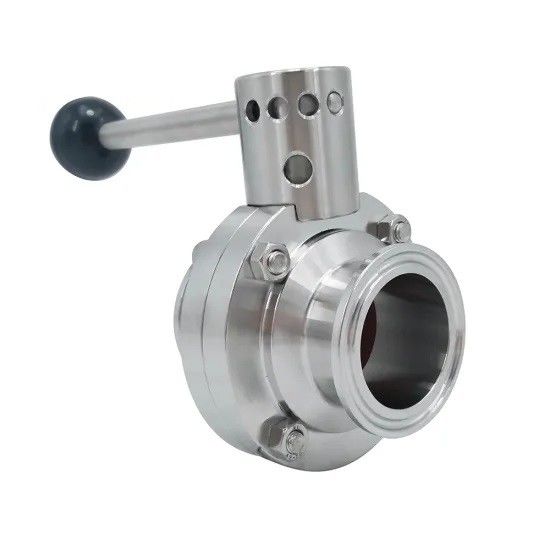

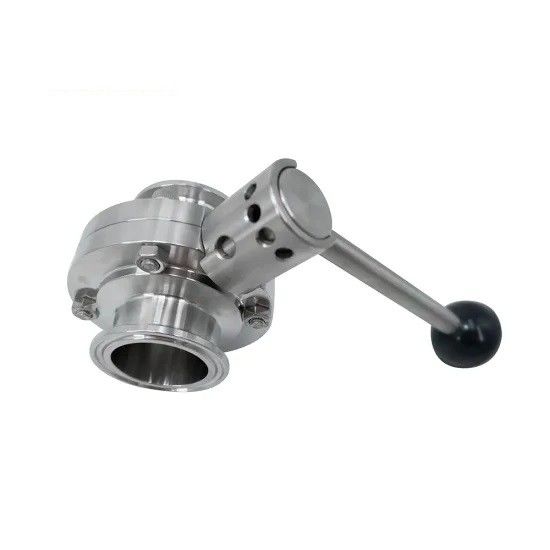

Position maintenue sanitaire manuelle de poignée de la traction d'acier inoxydable de vanne papillon de 1,5 pouces 3 - 4
Des vannes papillon peuvent être enclenchées manuellement ou d'une manière pneumatique. Il y a un large éventail de contrôles manuels pour répondre aux différentes exigences de système. Les contrôles pneumatiques peuvent être horizontaux et verticaux, simples, double-effet, et modulation. Ils peuvent être équipés des dessus et de la proximité de contrôle qu'il est largement appliqué à beaucoup de fileds, tels que la bière, la boisson, les laitages, le jus de fruit, la pharmacie, etc. biologique.
Service
Service
1. Fournissez vos impératifs techniques et dessins
2. Obtenez la réponse primaire de nous d'ici 12 heures
3. Obtenez la solution et la citation techniques de nous d'ici 24 heures
4. Confirmation technique de solution et de citation
5. Fournissez les échantillons s'il y a lieu
6. Examen et signature de contrat
7. Chargez-vous de la production et de l'expédition
8. Service après-vente
2. Obtenez la réponse primaire de nous d'ici 12 heures
3. Obtenez la solution et la citation techniques de nous d'ici 24 heures
4. Confirmation technique de solution et de citation
5. Fournissez les échantillons s'il y a lieu
6. Examen et signature de contrat
7. Chargez-vous de la production et de l'expédition
8. Service après-vente

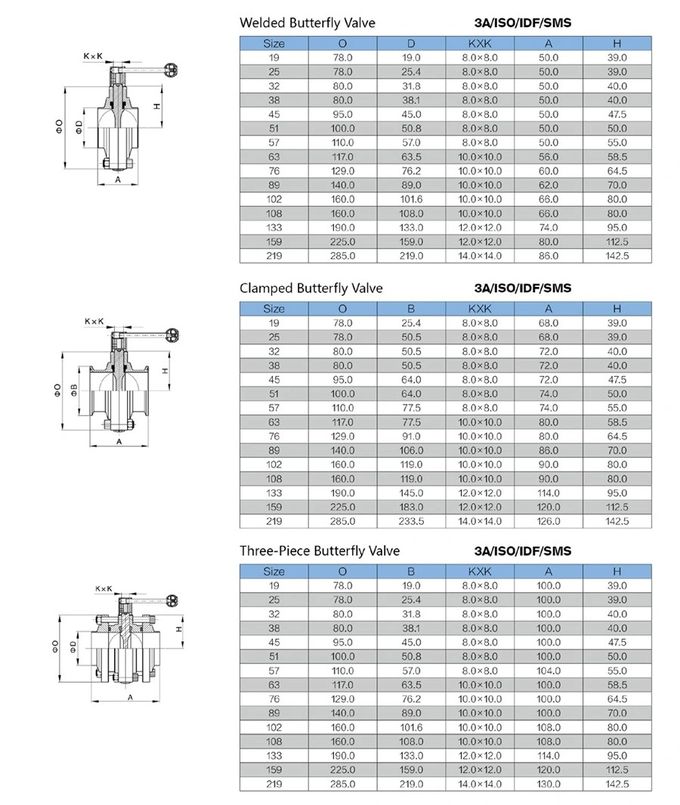

Paramètres techniques
| Norme | 3A, SMS, DIN, OIN, RJT, FILM ENCREUR | |
| Le produit a mouillé les pièces en acier | AISI304/AISI316L | Fourni en rapport d'inspection matériel |
| D'autres pièces en acier | AISI304 | |
| Taille | 3/4" ~6", DN20~DN150,19mm~152.4mm | |
| Matériel de joint | EPDM/VMQ/FPM | Tout le matériel de joints sont conformes à FDA21CFR117.2600 |
| Pression d'utilisation | ≤10bar (145psi) | |
| Pression d'approvisionnement pour le déclencheur d'air | 5~8 (0~116psi) | |
| La température fonctionnante | EPDM : - 14~248ºF (- 10~120ºC) | |
| VMQ : - 58~356ºF (- 50~180ºC) | ||
| FPM : 22~446ºF (- 30~230ºC) | ||
| D'autres matériaux sont avaible sur demande | ||
| La température de stérilisation | 302ºF (150ºC, 20min maximum) | |
| Préparation de surface extérieure | Ra16~32uin (o.4~0.8um) | |
| À l'intérieur de la préparation de surface | Ra32~64uin (o.8~1.6um) | |
| Extrémités de Connetion | extrémités soudées bout à bout et maintenues, extrémités masculines, extrémités de bride | |
| Tête pneumatique | Normalement fermé (OR) - air à s'ouvrir, ressort à se fermer | |
| (NON) - air normalement ouvert à se fermer, ressort à s'ouvrir | ||
| Air-air (aa) - air à s'ouvrir, air à se fermer | ||
Options
1. Le siège et la garniture peuvent être NBR (nitriles), VMQ (silicone) ou Viton (FPM) tout qui est conforme à FDA 21CFR177.2600.
2. la connexion d'extrémité peut bout-être soudée, bride sanitaire, fileté, à flasque, ligne du je ou d'autres sur demande.

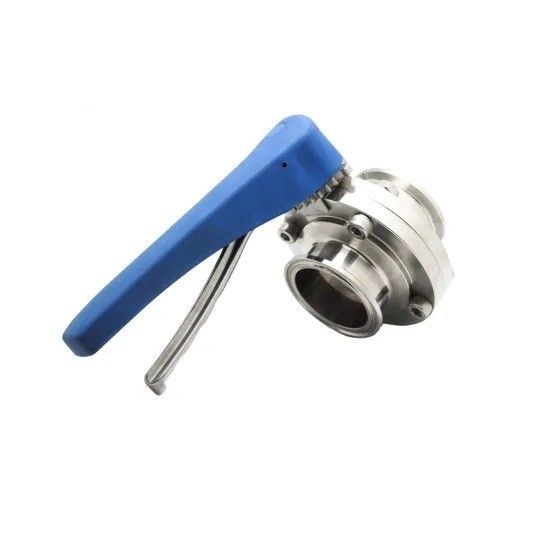

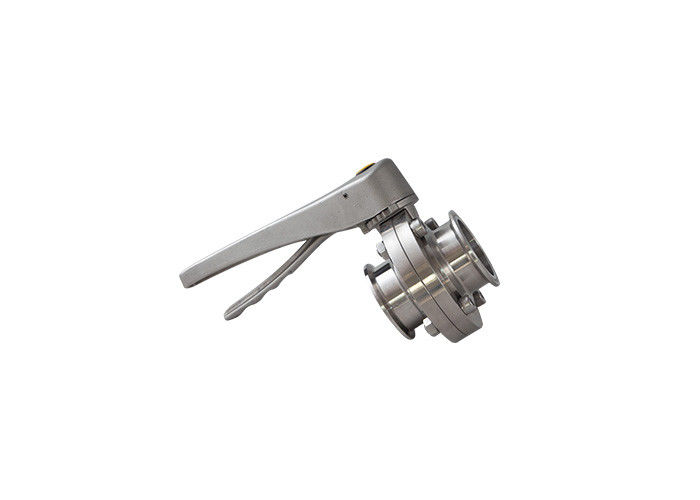

3. poignée : poignée de traction de 3 positions ; poignée de multi-position en acier inoxydable pur ou avec la couverture en plastique.
4. déclencheur : déclencheur pneumatique d'acier inoxydable (type vertical), déclencheur en aluminium pneumatique (type horizontal), déclencheur électrique.
5. contrôle : capteur de position, contrôleur au dessus de la c, contrôleur au dessus de la c (AS-I)
Caractéristiques de conception
1. De diverses normes peuvent être fournies : DIN, 3A, SMS, OIN/film encreur, les BS/RJT, et ASME/BPE.
2. disponible dans les tailles de DN25/1" à DN300/12"
3. des poignées de Multiposition peuvent être utilisées pour des valves jusqu'à DN100/4" ;
4. des poignées de traction peuvent être utilisées pour des valves de DN25/1" à DN300/12"
Poignée manuelle,
5. l'actionneur pneumatique et le déclencheur électrique sont interchangeables.
6. les phoques se conforment à FDA 21CFR 177. 2600.
7. Le corps de valve peut être adapté aux besoins du client avec un large choix de différentes connexions.
