304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles

304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles

Produits - Vanne papillon sanitaire
  • Mettre en évidence

    vannes papillon hygiéniques

  • Catégories
    Vannes papillon
  • Certification
    3A, ISO,CE
  • Prix
    negotiable
  • Conditions de paiement
    T/T, L/C, carte de crédit
  • Détails d'emballage
    Carton, cas en bois
  • matériaux
    304 / 316L
  • Port
    DN15 - DN100, 1/2 » - 12"
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    OEM
  • Certification
    3A , ISO,FDA
  • Numéro de modèle
    CX-3SBTV-02
  • Document
    Brochure du produit PDF
  • Quantité de commande min
    1
  • Prix
    negotiable
  • Détails d'emballage
    caisses de contreplaqué
  • Délai de livraison
    15-60 jours
  • Conditions de paiement
    L/C, T/T
  • Capacité d'approvisionnement
    basé sur commande

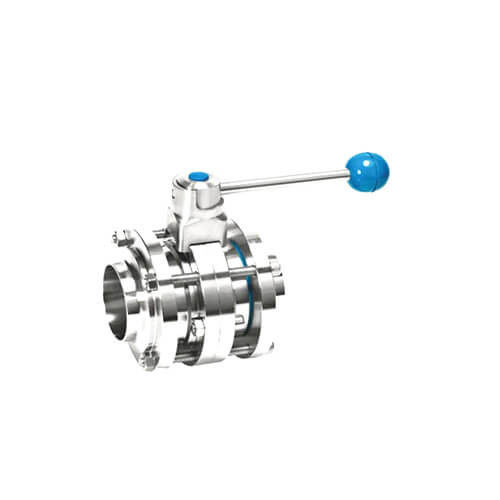

304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles

  • 304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles
  • 304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles
  • 304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles
  • 304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles
Obtenir le prix Contactez

Acier inoxydable sanitaire 304 316L trois morceaux de type de soudure vanne papillon de 3PCS



Formation du processus de machine



1. Traitement de tour de commande numérique par ordinateur

2. Traitement de centre d'usinage de commande numérique par ordinateur de haute précision

3. Traitement général de tour

4. La machine poinçonnent les pièces de produit

5. Bâti de formage à froid

6. Assemblée de soudure

  • Spécifications techniques :


Max.Pressure 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Pressure 0,2 barres
La température fonctionnante -10C° à +120 degrés (EPDM)
Matériel de corps de valve SS304/316L
Matériel de joint EPDM (norme) FPM/SILICON/NBR, FDA177.2600
Max Working Barre 0~10
La température de Max.Working 120 degrés C
Disponible taille DN15-DN300, 1/2 » - 12"
Disponible connexion Bride/soudure/fil/connexion spéciale
Disponible norme 3A/DIN/SMS/RJT/ISO/IDF
Fonctionné Manuel, pneumatique, électrique
Application de poignée Poignée à deux positions, poignée à trois positions, poignée de traction de Quatre-position, poignée en plastique de Multi-position et poignée d'acier inoxydable de Multi-position
Contrôle Contrôle/capteur de position intelligents du positionneur de valve/C-TOP
Champ d'application Laiterie, nourriture, boisson, pharmacie, cosmétique, etc.



  • Couple fonctionnant (N.M)



DN25/1 » DN40/1.5 » DN5082 » 2,5" DN65 3" DN80 DN100/4 » DN125 DN150
3 4 5 10 12 14 18 25 40 55





  • Diverses poignées

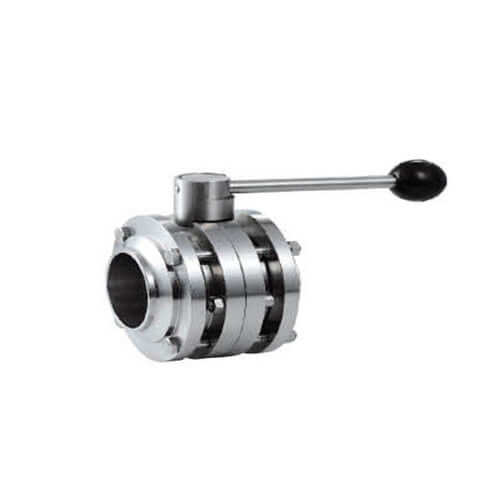

1. Poignée de traction





Taille L1 L2 B 304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles 0
DN10-DN40 0.5-1.5" 126 20,2 8
DN50 2" 133 22,2 10
DN65 2.5-3" 144 22,2 10
DN80-DN100 3.5-4" 160 22,2 11
DN125-DN150 5-6 » 220 30,2 14
DN200-DN300 8-12 » 284 30,2 14

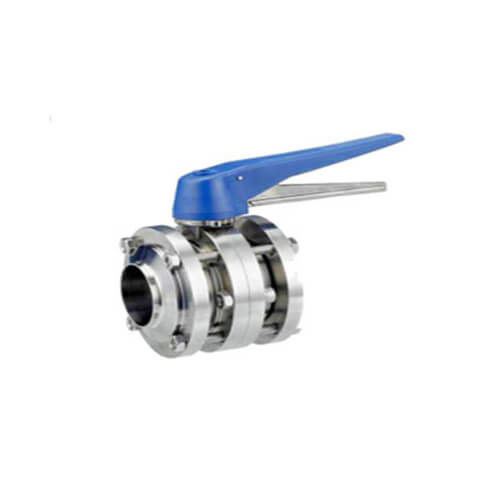

2, Multi-position manipulent (le plastique bleu)





Taille L1 L2 B 304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles 1
DN10-DN40 0.5-1.5" 164 20,2 8
DN50-DN65 2" - 3" 164 22,2 10
DN80-DN100 3.5-4" 164 22,2 11

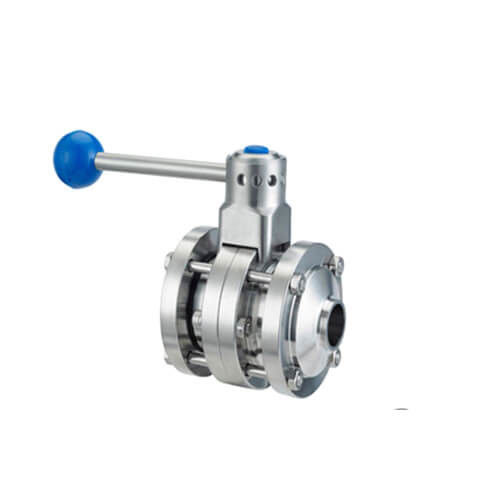

3. Poignée de Multi-position (acier de Stianless) verrouillable





Taille L1 L2 B 304 / poignées de vanne papillon de laiterie de l'acier inoxydable 316L diverses disponibles 2
DN10-DN40 0.5-1.5" 166 20,2 8
DN50-DN65 2" - 3" 166 22,2 10
DN80-DN100 3.5-4" 166 22,2 11
DN125-DN150 5" - 6" 166 30,2 14



6 électriques ou pneumatiques

3A-NO.CD21013 vanne papillon de trois morceaux
Taille B K*K D L T
3/4" 78 19,05 10*10 100 136 1,65
1" 78 25,4 10*10 100 136 1,65
1 1/4" 78 31,8 10*10 100 136 1,65
1 1/2 » 80 38,1 10*10 100 136 1,65
2" 100 50,8 10*10 102 136 1,65
2 1/2 » 115 63,5 10*10 106 136 1,65
3" 125 76,2 10*10 108 163 1,65
4" 154 101,6 10*10 114 163 2,1

SMS-NO.CD31019 vanne papillon de trois morceaux
Taille B K*K D L T
19 78 19,05 10*10 100 136 1,5
25 78 25,4 10*10 100 136 1,5
32 78 31,8 10*10 100 136 1,5
38 80 38,1 10*10 100 136 1,5
51 100 50,8 10*10 102 136 1,5
63 115 63,5 10*10 106 136 1,5
76 125 76,2 10*10 108 163 2
102 154 101,6 10*10 114 163 2

DIN-NO.CD11007 vanne papillon de trois morceaux
Taille B K*K D L T
DN10 78 12 10*10 100 136 1,5
DN15 78 18 10*10 100 136 1,5
DN20 78 22 10*10 100 136 1,5
DN25 78 28 10*10 100 136 1,5
DN32 86 34 10*10 100 136 1,5
DN40 90 40 10*10 100 136 1,5
DN50 106 52 10*10 102 163 1,5
DN65 124 70 10*10 106 163 2
DN80 139 85 10*10 108 163 2
DN100 159 104 10*10 114 163 2
DN125 185 129 14*14 125 185 2
DN150 225 154 14*14 130 185 2

DIN-NO.CD11008 vanne papillon de trois morceaux
Taille B K*K D L T
DN10 78 13 10*10 100 136 1,5
DN15 78 19 10*10 100 136 1,5
DN20 78 23 10*10 100 136 1,5
DN25 78 29 10*10 100 136 1,5
DN32 86 35 10*10 100 136 1,5
DN40 90 41 10*10 100 136 1,5
DN50 106 53 10*10 102 163 1,5
DN65 124 70 10*10 106 163 2
DN80 139 85 10*10 108 163 2
DN100 159 104 10*10 114 163 2
DN125 185 129 14*14 125 185 2
DN150 225 154 14*14 130 185 2
