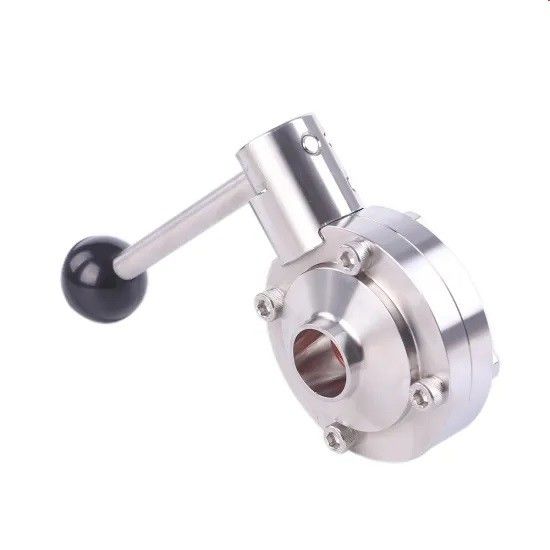

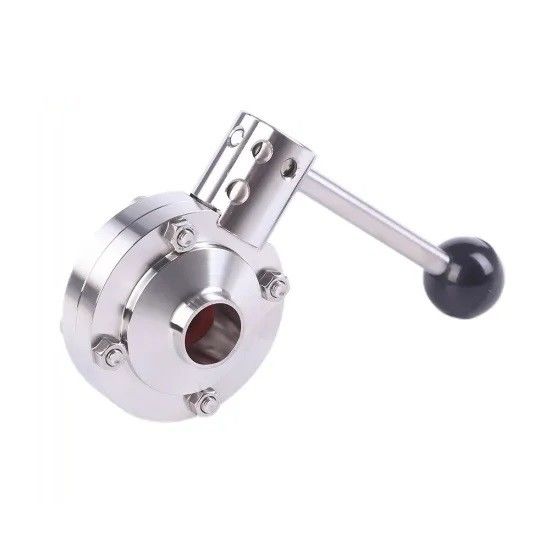

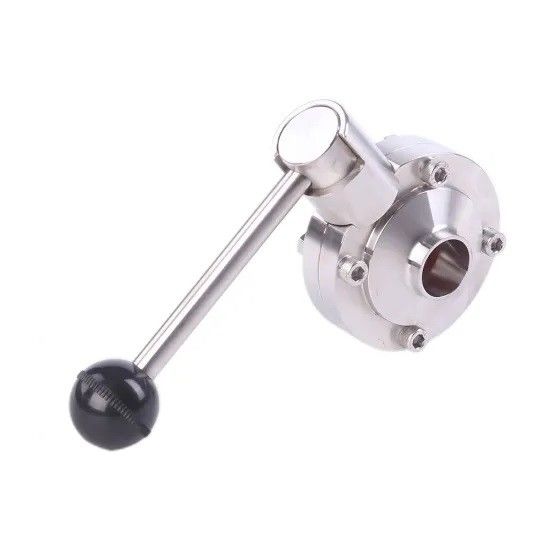

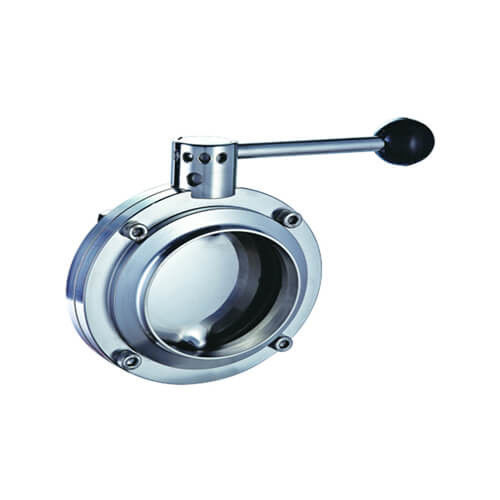

Vanne papillon sanitaire de manuel de SS304 SS316L pour le secteur de la brasserie

Vanne papillon sanitaire de manuel de SS304 SS316L pour le secteur de la brasserie

Produits - Vanne papillon sanitaire
  • Mettre en évidence

    vannes papillon hygiéniques

  • Standard ou non standard
    Norme
  • Structure
    papillon
  • Pression
    Pression moyenne
  • Matériel
    Acier inoxydable
  • La température des médias
    La température moyenne
  • Médias
    l'eau
  • Taille gauche
    DN15~DN300 (1/2 " ~12")
  • Numéro de modèle
    SMS-CD31016,3A-NO.CD21010
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    OEM
  • Certification
    CE, ISO9001,FDA
  • Numéro de modèle
    CX-SBTY-008
  • Document
    Brochure du produit PDF
  • Quantité de commande min
    1
  • Prix
    negotiable
  • Détails d'emballage
    caisses de contreplaqué
  • Délai de livraison
    15-60 jours
  • Conditions de paiement
    L/C, T/T
  • Capacité d'approvisionnement
    basé sur commande

Vanne papillon sanitaire de manuel de SS304 SS316L pour le secteur de la brasserie

  • Vanne papillon sanitaire de manuel de SS304 SS316L pour le secteur de la brasserie
  • Vanne papillon sanitaire de manuel de SS304 SS316L pour le secteur de la brasserie
  • Vanne papillon sanitaire de manuel de SS304 SS316L pour le secteur de la brasserie
  • Vanne papillon sanitaire de manuel de SS304 SS316L pour le secteur de la brasserie
Obtenir le prix Contactez

Vanne papillon soudée par manuel sanitaire de l'acier inoxydable SS304/SS316L



Notre service



1. Fournissez vos impératifs techniques et dessins
2. Obtenez la réponse primaire de nous d'ici 12 heures
3. Obtenez la solution et la citation techniques de nous d'ici 24 heures
4. Confirmation technique de solution et de citation
5. Fournissez les échantillons s'il y a lieu
6. Examen et signature de contrat
7. Chargez-vous de la production et de l'expédition
8. Service après-vente



Spécification technique

· Pression maximum : 10bar (145psi) DN25~ 100,8bar (120ps) DN125~ 150

· Température ambiante : 14~ 248^F (- 10~ 120*C), EPDM

· Préparation de surface : Ra16~32uin (0.4~0.8um)

· pression d'approvisionnement pour l'air actuator.70~ 115psi


  • Description de produit

1. Vente des unités : Article simple

2. Taille simple de paquet : 50X50X30 cm

3. Type de paquet : Envelopper-Carton-palette de rétrécissement ou dans en bois navigable enfermé

4. Délai d'exécution : deliever de 7~25 jours d'entrepôt.

5. Application : La vanne papillon est un type de dispositif de contrôle de flux, employé pour faire un écoulement liquide de début ou d'arrêt

par une section de tuyau. Il est bien appliqué aux systèmes de tuyau d'acier inoxydables pour

industries de nourriture, de beverage.dairy, de brassage, phamaceuatical, bio-pharmaceuatical et chimiques.

6. Matériaux

· Matériaux de corps : AIS1-304 ou AISl-316L


· Matériel de garniture : Silicium, EPDM, VTON, NBR


· Complywith FDA21CFR177 2600 de siège de valve et de garniture

7. Conception standard

· Disponible standard : DIN, 3A, SMS, OIN /IDF, les BS /RJT, et ASME /BPE.

· Disponible dans les tailles de DN15 à DN300 (1/2 " ~12")

· Endconnection : Soudé bout à bout, bride, Male.Nut, revêtement ou bride ou toute autre demande de supon.

· Poignée : poignée en plastique de traction (2-4 positions) ou poignée de squezee acier inoxydable en plastique/(13 positions)

· Déclencheur. déclencheur en aluminium pneumatique de déclencheur d'acier inoxydable (type vertical) .pneumatic (horizontal

type) déclencheur de .electric.

· Contrôle : capteur de position, contrôleur au dessus de la c, ontroller au dessus de la c de C (as)

La poignée manuelle, l'actionneur pneumatique et le déclencheur éclectique sont interchangeables.

  • Données techniques :
Matériel en acier
Contact avec les composants de produit
304,304L, (1,4301, 1,4306, 1,4307, 1,4404) pièce forgéee 316L
Peut fournir le rapport d'inspection matériel
Matériel aucun contact avec les composants de produit
304, (1,4301)
matériel de joint
Norme
Silicone
Adoptez les materisls de scellage d'importation, avec tout le matériel de joint FDA 117,2600
Option
EPDM, FPM
Pression
Charge de travail
0-10bar
Pression atmosphérique de contrôle
5-8bar
La température
La température fonctionnante
Silicone : (- 50 - +180°C) EPDM : (- 20 - +135°C)
La température de stérilisation
150°C (MAX 20Min)
Qualités extérieures
À l'intérieur des wualities extérieurs
Ra≥ 0.4-0.8μm
Qualités extérieures externes
Ra≥ 0.8-1.6μm
Mode de connexion
La soudure de diamètre
Bouche de soudure DIN11850-1 et séries etc. de DIN11851-2, de SMS, de 3A, d'OIN
Mode de connexion : Soudure, chargement rapide, mâle et femelle, bride, etc.
Facultatif conduit
Contrôle intelligent
Contrôle pneumatique
Tête pneumatique et parenthèse fixe
Écoulement de volune de valve de Butterly : traversez la vanne papillon par temps d'unité d'un en coupe du volume liquide
Débit : mètres cubes/heure (㎡/h)


Vannes papillon sanitaires manuelles d'acier inoxydable, garnitures de laiterie de solides solubles par la poignée soudée de traction de fin 3 - position 4


Poignée de tige de traction d'A. Round : 3-4 vitesse, inevery de valve de serrure angle de 25 degrés avec le taux de flux de commande

Poignée de tige de traction de B. Square : 3-4 vitesse, valve de serrure chaque angle 25degree avec le taux de flux de commande

Poignée multiple de pince de position de C. Plastic : 12gear, valve de serrure en chaque position d'angle de 15 degrés, augmente l'exactitude de contrôle de flux

D. poignée multiple de pince de position d'acier inoxydable : 12 la vitesse, valve de serrure en chaque position d'angle de 15 degrés, augmente l'exactitude de contrôle de flux
  • Caractéristiques de commande :

Spécifiez : . Norme


. Taille


. Matériel en acier


. Matériel de joint


. Qualité extérieure


. Quantité

  • Exemple
Norme
Taille
Matériel en acier
Matériel de joint
Qualité extérieure
Quantité
3A
1,5"
304
/
1 (Ra≤ 1,6)
200





Vannes papillon sanitaires manuelles d'acier inoxydable, garnitures de laiterie de solides solubles par la poignée soudée de traction de fin 3 - position 4

SMS-NO.CD31016 a soudé la vanne papillon
Taille
B
K*K
D
L
T
19
78
19,05
10*10
50
136
1,5
25
78
25,4
10*10
50
136
1,5
32
78
31,8
10*10
50
136
1,5
38
80
38,1
10*10
50
136
1,5
51
100
50,8
10*10
50
136
1,5
63
115
63,5
10*10
56
136
1,5
76
125
76,2
10*10
56
163
2
102
154
101,6
10*10
64
163
2
Vannes papillon sanitaires manuelles d'acier inoxydable, garnitures de laiterie de solides solubles par la poignée soudée de traction de fin 3 - position 4
3A-NO.CD21010 a soudé la vanne papillon
Taille
B
K*K
D
L
T
3/4"
78
19,05
10*10
50
136
1,65
1"
78
25,4
10*10
50
136
1,65
1 1/4"
78
31,8
10*10
50
136
1,65
1 1/2 »
80
38,1
10*10
50
136
1,65
2"
100
50,8
10*10
50
136
1,65
2 1/2 »
115
63,5
10*10
56
136
1,65
3"
125
76,2
10*10
56
163
1,65
4"
154
101,6
10*10
64
163
2,1
Vannes papillon sanitaires manuelles d'acier inoxydable, garnitures de laiterie de solides solubles par la poignée soudée de traction de fin 3 - position 4
DIN-NO.CD11001 a soudé la vanne papillon (DIN11851-1)
Taille
B
K*K
D
L
T
DN10
78
12
10*10
50
136
1,5
DN15
78
18
10*10
50
136
1,5
DN20
78
22
10*10
50
136
1,5
DN25
78
28
10*10
50
136
1,5
DN32
80
34
10*10
50
136
1,5
DN40
90
40
10*10
50
136
1,5
DN50
106
52
10*10
52
136
1,5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







DIN-NO.CD11002 a soudé la vanne papillon (DIN11851-2)
Taille
B
K*K
D
L
T
DN10
78
13
10*10
50
136
1,5
DN15
78
19
10*10
50
136
1,5
DN20
78
23
10*10
50
136
1,5
DN25
78
29
10*10
50
136
1,5
DN32
80
35
10*10
50
136
1,5
DN40
90
41
10*10
50
136
1,5
DN50
106
53
10*10
52
136
1,5
DN65
124
70
10*10
56
136
2
DN80
139
85
10*10
58
163
2
DN100
156
104
10*10
64
163
2
DN125
185
129
14*14
75
185
2
DN150
225
154
14*14
80
185
2







Type de soudure sanitaire de vanne papillon 3PCS d'acier inoxydable avec la poignée en plastique de pince
