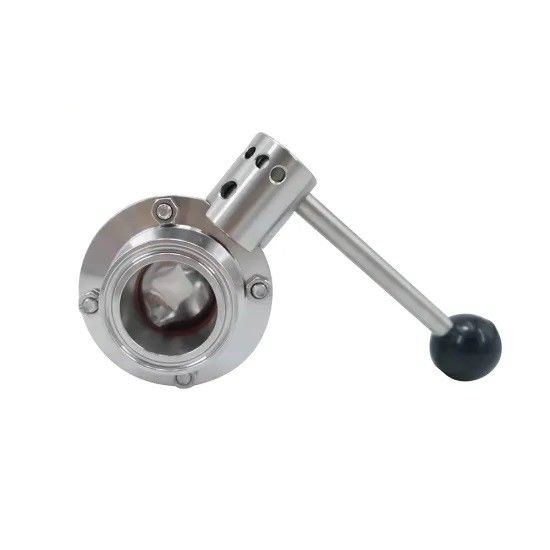

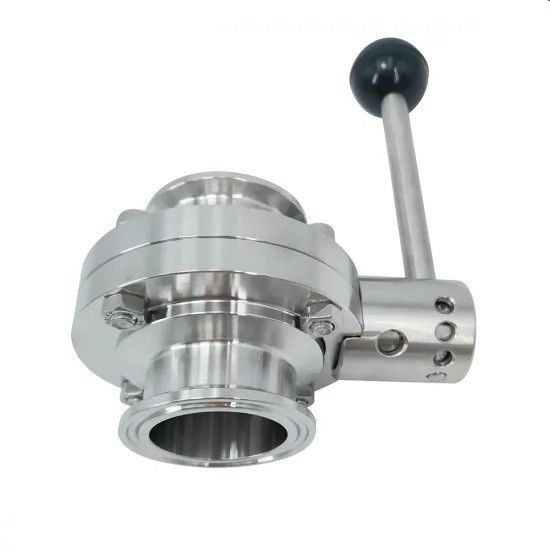

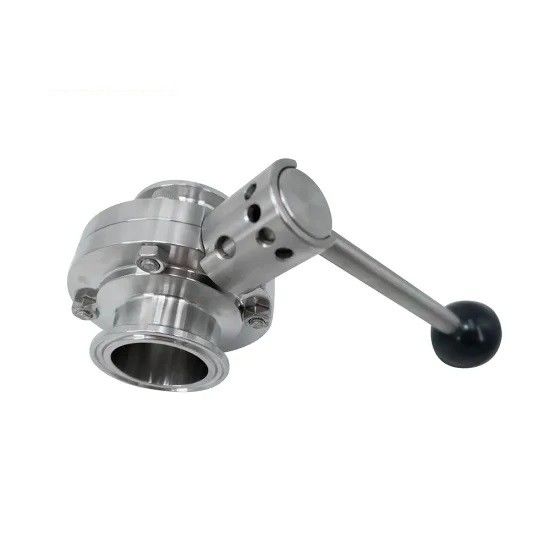

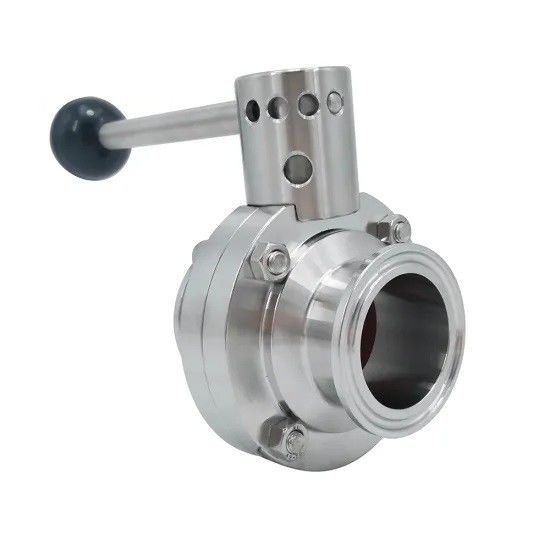

Vanne papillon sanitaire manuelle, vanne papillon de la bride 304 316L d'acier inoxydable tri
-
Mettre en évidence
vannes papillon hygiéniques
-
Matériel304 ou acier inoxydable 316L
-
Catégorie hygiéniquecatégorie comestible
-
StructureÀ papillon
-
MilieuFluide, gaz, vapeur, l'eau
-
utilisé àAjustez l'écoulement Rate Of Piping System
-
ApplicationsToutes sortes de systèmes de tuyauterie de l'industrie alimentaire
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
Certification3A, CE, ISO, FDA
-
Numéro de modèleCX-SBTY-012
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
Vanne papillon sanitaire manuelle, vanne papillon de la bride 304 316L d'acier inoxydable tri
Manuel sanitaire hygiénique de vanne papillon de la bride 304 316L d'acier inoxydable tri
Préparation de surface
Nous offrons les processus suivants pour choisir :
1. Polonais mécanique (député britannique) pour améliorer l'éclat (lustre, matte)
2. Nettoyage acide pour anti-corrosif
3. Polonais d'électrolyse (PE) pour améliorer la douceur extérieure
4. Processus fait sur commande : Traitement de recuit lumineux éliminer des strees pour améliorer la dureté
Formation du processus de machine
1. Traitement de tour de commande numérique par ordinateur
2. Traitement de centre d'usinage de commande numérique par ordinateur de haute précision
3. Traitement général de tour
4. La machine poinçonnent les pièces de produit
5. Bâti de formage à froid
6. Assemblée de soudure
Des vannes papillon peuvent être enclenchées manuellement ou d'une manière pneumatique. Il y a un large éventail de contrôles manuels pour répondre aux différentes exigences de système. Les contrôles pneumatiques peuvent être horizontaux et verticaux, simples, double-effet, et modulation. Ils peuvent être équipés des dessus et de la proximité de contrôle qu'il est largement appliqué à beaucoup de fileds, tels que la bière, la boisson, les laitages, le jus de fruit, la pharmacie, etc. biologique.
Paramètres techniques
|
Norme
|
3A, SMS, DIN, OIN, RJT, FILM ENCREUR
|
|
|
Le produit a mouillé les pièces en acier
|
AISI304/AISI316L
|
Fourni en rapport d'inspection matériel
|
|
D'autres pièces en acier
|
AISI304
|
|
|
Taille
|
3/4" ~6", DN20~DN150,19mm~152.4mm
|
|
|
Matériel de joint
|
EPDM/VMQ/FPM
|
Tout le matériel de joints sont conformes à FDA21CFR117.2600
|
|
Pression d'utilisation
|
≤10bar (145psi)
|
|
|
Pression d'approvisionnement pour le déclencheur d'air
|
5~8 (0~116psi)
|
|
|
La température fonctionnante
|
EPDM : - 14~248ºF (- 10~120ºC)
|
|
|
VMQ : - 58~356ºF (- 50~180ºC)
|
||
|
FPM : 22~446ºF (- 30~230ºC)
|
||
|
D'autres matériaux sont avaible sur demande
|
||
|
La température de stérilisation
|
302ºF (150ºC, 20min maximum)
|
|
|
Préparation de surface extérieure
|
Ra16~32uin (o.4~0.8um)
|
|
|
À l'intérieur de la préparation de surface
|
Ra32~64uin (o.8~1.6um)
|
|
|
Extrémités de Connetion
|
extrémités soudées bout à bout et maintenues, extrémités masculines, extrémités de bride
|
|
|
Tête pneumatique
|
Normalement fermé (OR) - air à s'ouvrir, ressort à se fermer
|
|
|
(NON) - air normalement ouvert à se fermer, ressort à s'ouvrir
|
||
|
Air-air (aa) - air à s'ouvrir, air à se fermer
|
||
Options
1. Le siège et la garniture peuvent être NBR (nitriles), VMQ (silicone) ou Viton (FPM) tout qui est conforme à FDA 21CFR177.2600.
2. la connexion d'extrémité peut bout-être soudée, bride sanitaire, fileté, à flasque, ligne du je ou d'autres sur demande.
3. poignée : poignée de traction de 3 positions ; poignée de multi-position en acier inoxydable pur ou avec la couverture en plastique.
4. déclencheur : déclencheur pneumatique d'acier inoxydable (type vertical), déclencheur en aluminium pneumatique (type horizontal), déclencheur électrique.
5. contrôle : capteur de position, contrôleur au dessus de la c, contrôleur au dessus de la c (AS-I)
Caractéristiques de conception
1. De diverses normes peuvent être fournies : DIN, 3A, SMS, OIN/film encreur, les BS/RJT, et ASME/BPE.
2. disponible dans les tailles de DN25/1" à DN300/12"
3. des poignées de Multiposition peuvent être utilisées pour des valves jusqu'à DN100/4" ;
4. des poignées de traction peuvent être utilisées pour des valves de DN25/1" à DN300/12"
Poignée manuelle,
5. l'actionneur pneumatique et le déclencheur électrique sont interchangeables.
6. les phoques se conforment à FDA 21CFR 177. 2600.
7. Le corps de valve peut être adapté aux besoins du client avec un large choix de différentes connexions.
