Type de soudure vanne papillon inoxydable pour les laitages/fruit Juice Filed
-
Mettre en évidence
vannes papillon hygiéniques
-
MatérielAcier inoxydable SS304 et 316L forgé
-
Diamètre1/2 » - 6" ; DN15-DN150
-
Conception de configurationTrois couvertures détachables de valve
-
Extrémités de connexionSoudé bout à bout, Weldind, tri maintenu, a fileté
-
Mode de cachetageLe noyau de boule s'est complètement encapsulé
-
Poignée manuellePoignée de traction de 4 vitesses ou poignée de pince de 12 vitesses
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationCE ISO,FDA
-
Numéro de modèleCX-S3PBV-04
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
Type de soudure vanne papillon inoxydable pour les laitages/fruit Juice Filed

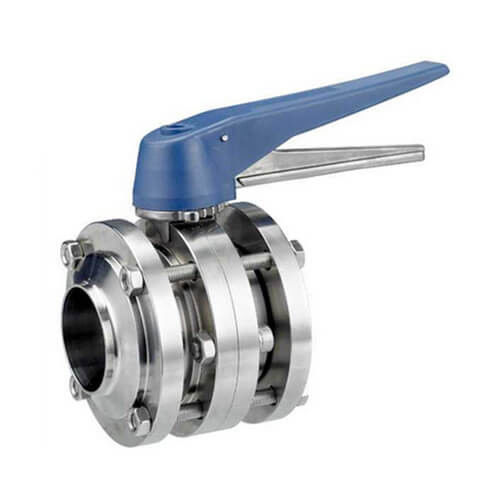

Type de soudure sanitaire de vanne papillon 3PCS d'acier inoxydable avec la poignée en plastique de pince
Des vannes papillon peuvent être enclenchées manuellement ou d'une manière pneumatique. Il y a un large éventail de contrôles manuels pour répondre aux différentes exigences de système. Les contrôles pneumatiques peuvent être horizontaux et verticaux, simples, double-effet, et modulation. Ils peuvent être équipés des dessus et de la proximité de contrôle qu'il est largement appliqué à beaucoup de fileds, tels que la bière, la boisson, les laitages, le jus de fruit, la pharmacie, etc. biologique.
1. De diverses normes peuvent être fournies : DIN, 3A, SMS, OIN/film encreur, les BS/RJT, et ASME/BPE.
2. Disponible dans les tailles de DN25/1" à DN300/12"
3. Des poignées de Multiposition peuvent être utilisées pour des valves jusqu'à DN100/4" ;
4. Des poignées de traction peuvent être utilisées pour des valves de DN25/1" à DN300/12"
Poignée manuelle,
5. l'actionneur pneumatique et le déclencheur électrique sont interchangeables.
6. Les phoques se conforment à FDA 21CFR 177. 2600.
7. Le corps de valve peut être adapté aux besoins du client avec un large choix de différentes connexions.
Caractéristiques de conception
1. De diverses normes peuvent être fournies : DIN, 3A, SMS, OIN/film encreur, les BS/RJT, et ASME/BPE.
2. Disponible dans les tailles de DN25/1" à DN300/12"
3. Des poignées de Multiposition peuvent être utilisées pour des valves jusqu'à DN100/4" ;
4. Des poignées de traction peuvent être utilisées pour des valves de DN25/1" à DN300/12"
Poignée manuelle,
5. l'actionneur pneumatique et le déclencheur électrique sont interchangeables.
6. Les phoques se conforment à FDA 21CFR 177. 2600.
7. Le corps de valve peut être adapté aux besoins du client avec un large choix de différentes connexions.
Paramètres techniques
|
Norme
|
3A, SMS, DIN, OIN, RJT, FILM ENCREUR
|
|
|
Le produit a mouillé les pièces en acier
|
AISI304/AISI316L
|
Fourni en rapport d'inspection matériel
|
|
D'autres pièces en acier
|
AISI304
|
|
|
Taille
|
3/4" ~6", DN20~DN150,19mm~152.4mm
|
|
|
Matériel de joint
|
EPDM/VMQ/FPM
|
Tout le matériel de joints sont conformes à FDA21CFR117.2600
|
|
Pression d'utilisation
|
≤10bar (145psi)
|
|
|
Pression d'approvisionnement pour le déclencheur d'air
|
5~8 (0~116psi)
|
|
|
La température fonctionnante
|
EPDM : - 14~248ºF (- 10~120ºC)
|
|
|
VMQ : - 58~356ºF (- 50~180ºC)
|
||
|
FPM : 22~446ºF (- 30~230ºC)
|
||
|
D'autres matériaux sont avaible sur demande
|
||
|
La température de stérilisation
|
302ºF (150ºC, 20min maximum)
|
|
|
Préparation de surface extérieure
|
Ra16~32uin (o.4~0.8um)
|
|
|
À l'intérieur de la préparation de surface
|
Ra32~64uin (o.8~1.6um)
|
|
|
Extrémités de Connetion
|
extrémités soudées bout à bout et maintenues, extrémités masculines, extrémités de bride
|
|
|
Tête pneumatique
|
Normalement fermé (OR) - air à s'ouvrir, ressort à se fermer
|
|
|
(NON) - air normalement ouvert à se fermer, ressort à s'ouvrir
|
||
|
Air-air (aa) - air à s'ouvrir, air à se fermer
|
||
Options
1. Le siège et la garniture peuvent être NBR (nitriles), VMQ (silicone) ou Viton (FPM) tout qui est conforme à FDA 21CFR177.2600.
2. La connexion d'extrémité peut bout-être soudée, bride sanitaire, fileté, à flasque, ligne du je ou d'autres sur demande.
3. Poignée : poignée de traction de 3 positions ; poignée de multi-position en acier inoxydable pur ou avec la couverture en plastique.
4. Déclencheur : déclencheur pneumatique d'acier inoxydable (type vertical), déclencheur en aluminium pneumatique (type horizontal), déclencheur électrique.
5. Contrôle : capteur de position, contrôleur au dessus de la c, contrôleur au dessus de la c (AS-I)

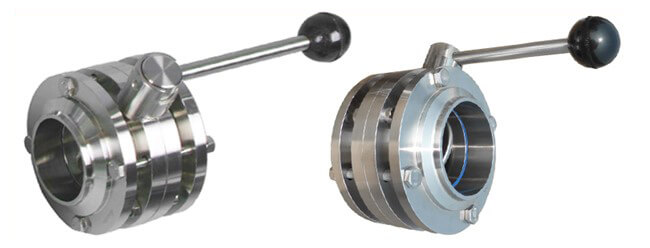

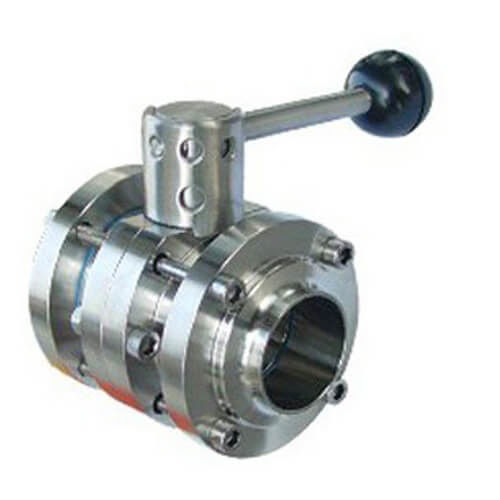

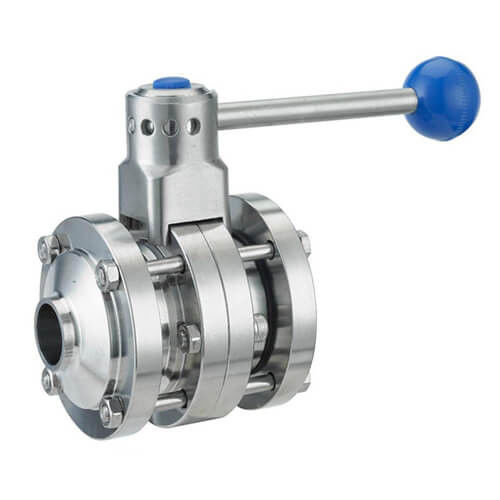

Les produits montrent :
