valve de régulateur de l'eau

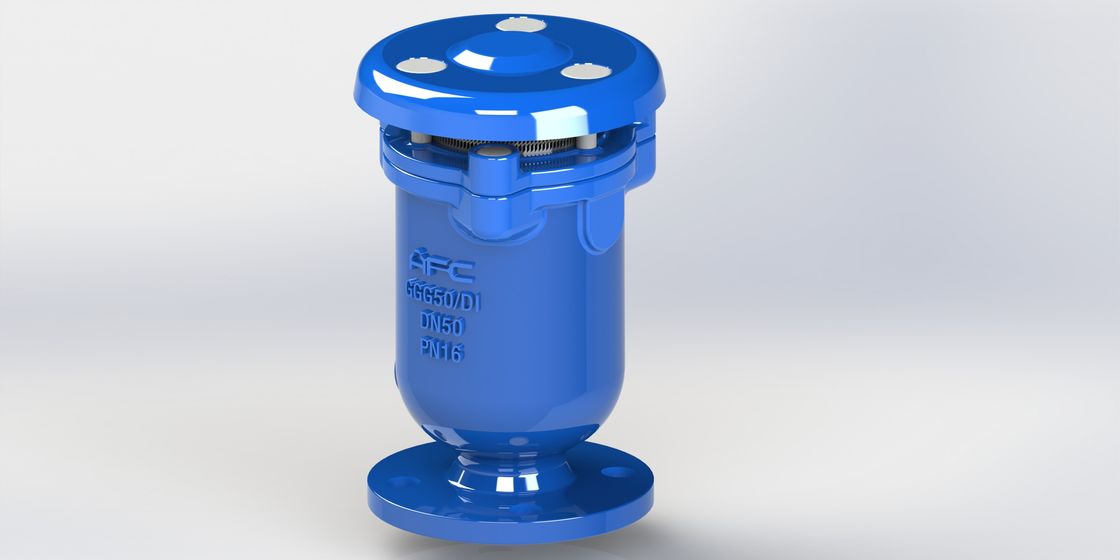

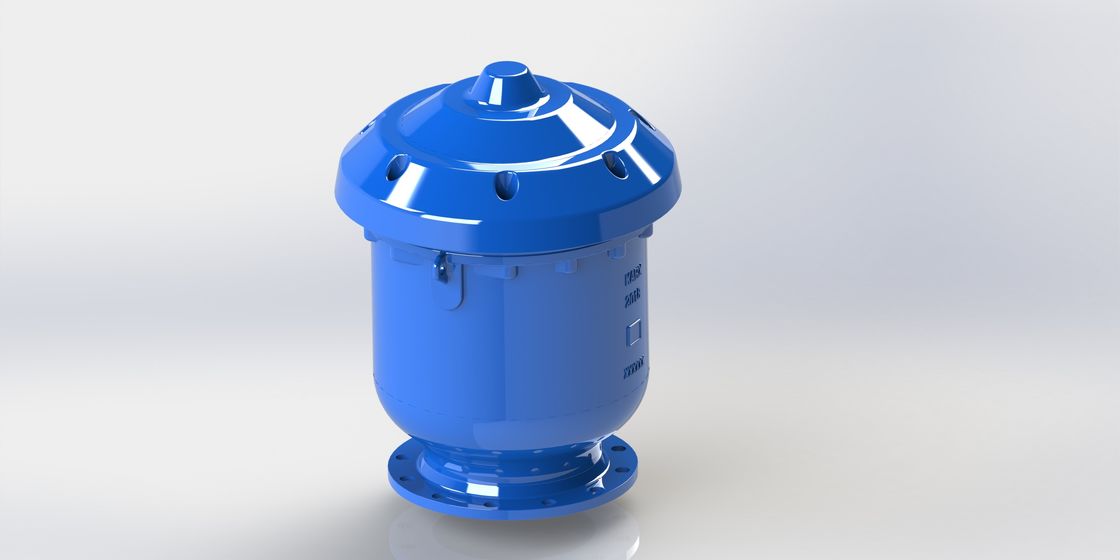

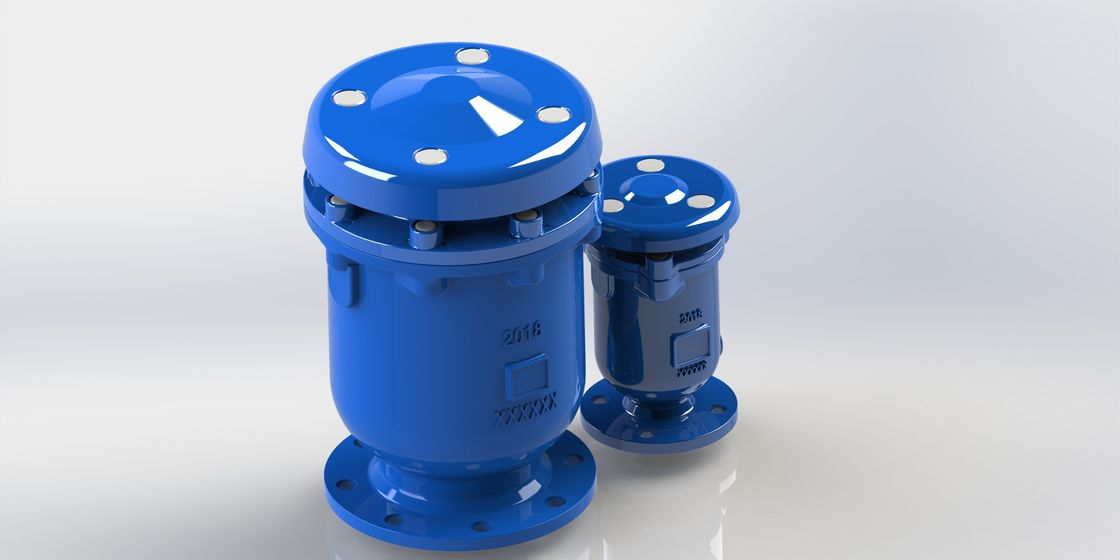

Valve interne de libération d'air de fonction de triple de Comnination des pièces SS304



Formation du processus de machine



1. Traitement de tour de commande numérique par ordinateur

2. Traitement de centre d'usinage de commande numérique par ordinateur de haute précision

3. Traitement général de tour

4. La machine poinçonnent les pièces de produit

5. Bâti de formage à froid

6. Assemblée de soudure



Données techniques :

Classe de grandeur : DN 25-300MM
Estimations de pression : 1.0Mpa, 1.6Mpa (fil)
1.0Mpa, 1.6Mp, MPA 2,5 (bride)
La température fonctionnante : -10°-80°C.
Médias d'écoulement : eau propre



Caractéristiques :

. Conception avancée avec le mécanisme simple, flotteur fort pour empêcher fendre pendant la fermeture rapide de hammer& soudain de l'eau.
. Mécanisme d'Aerokinetic pour résister au coup fermé sous une vitesse d'air plus élevée même jusqu'à la vitesse sonique d'air.
. Aucun bras ou leviers pour empêcher vibrer, se pliant, fermeture directe de l'avoine de la Floride.
. L'extérieur doux de cage du flotteur, maintiennent le flotteur se déplacer dans le rail de guide spécifique.
. Tampon en caoutchouc inférieur pour la prévention de collision, et drain facile avec les trous appropriés autour de la cage pendant le vide.
. L'écran en acier stanless extérieur sera une option pour la sécurité et empêchera des insectes ou des oiseaux dedans.
. Intérieur et extérieur entièrement enduits d'époxyde pour des services à long terme.
. La norme de fabrication rencontre les BS EN1074-4, AWWA C512
. Le perçage et la dimension de bride rencontre la bride d'en 1092 des BS et d'en 558 et de norme ANSI des BS.

Champs de service :

Pour le circuit de refroidissement, lutte contre l'incendie, système d'irrigation.


Tableau de sélection de format :



Gamme de taux d'écoulement d'eau CMH maximum	760	1360	4160	8500	19100	33400	76300
Taille principale de canalisation millimètre	80-300	200-400	400-700	750-1000	1050-1500	1500-2000	2100-3000
Taille d'admission de KARX millimètre	25	50	80	100	150	200	300
trou de débouché millimètre	50	75	95	130	170	230	330
petite taille d'orifice millimètre	1,6	1,6	2	2,5	3	4	4





Liste matérielle :



KARS (type DN25-DN50 de fil)



Non.	Nom de partie	Matériel	Norme
1	Corps	Fer malléable	EN GJS500-7
2	Flotteur	Acier inoxydable	ANSI304
3	Arc de scellage	Acier inoxydable	ANSI304
4	Boulon de sortilège	Acier inoxydable d'acier au carbone	Zinc Coated/AISI304
5	Couverture	Acier au carbone	Enduit d'époxyde
6	Écran	Acier inoxydable	ANSI304
7	Tampon	En caoutchouc	NBR/EPDM
8	Baril de guide	Acier inoxydable	ANSI304
9	Nozzel Seat	En caoutchouc	NBR/EPDM
10	Seat	En caoutchouc	NBR/EPDM
11	Joint circulaire	En caoutchouc	NBR/EPDM
12	Capot	Fer malléable	EN GJS500-7
13	Pilier	En aluminium	Message publicitaire
14	Boulon de sortilège	Acier inoxydable d'acier au carbone	Zinc Coated/AISI304
15	Joint	Acier inoxydable	ANSI304
16	Petit bec	Acier inoxydable	ANSI304





KARX (type DN50-DN300 de bride)



Non.	Nom de partie	Matériel	Norme
1	Corps	Fer malléable	EN GJS500-7
2	Flotteur	Acier inoxydable	ANSI304
3	Arc de scellage	Acier inoxydable	ANSI304
4	Dans le boulon de sortilège	Acier inoxydable d'acier au carbone	G.I/AISI304
5	Capot	Fer malléable	EN GJS500-7
6	Couverture	Acier au carbone	ANSI304
7	Écran	Acier inoxydable	ANSI304
8	Boulon de sortilège	Acier inoxydable d'acier au carbone	G.I/AISI304
9	Joint	Acier inoxydable	ANSI304
10	Pilier	En aluminium	Message publicitaire
11	Joint circulaire	En caoutchouc	NBR/EPDM
12	Seat	En caoutchouc	NBR/EPDM
13	Nozzel Seat	En caoutchouc	NBR/EPDM
14	Baril de guide	Acier inoxydable	ANSI304
15	Tampon	En caoutchouc	NBR/EPDM
16	Petit bec	Acier inoxydable	ANSI304







Dimension :



KARS (type DN25-DN50 de fil)







KARX (type DN50-DN300 de bride)







Caractéristique de circulation d'air



Grand épuisement d'air



Entrée d'air





Petite mise à l'air libre d'air
