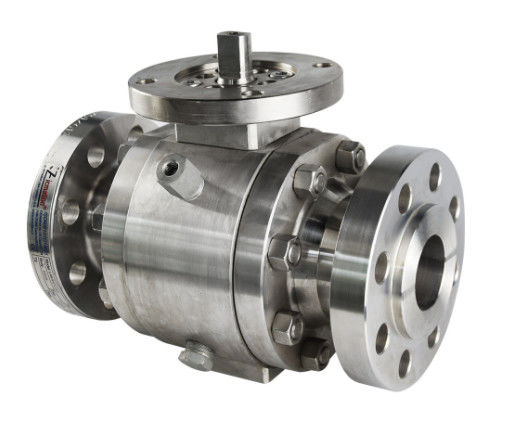

robinet à tournant sphérique monté par tourillon

Forgeant le robinet à tournant sphérique de tourillon de 2" - 56" CL150-2500 DBB, DIB-1, DIB-2

Descriptions de conception

●PLEINE CONCEPTION GAUCHE
●CORPS DE BB.BOLTED BONNET.SPLIT
●TROIS MORCEAUX DE CORPS POUR LE ″ 12 ET EN HAUT
●TYPE DE BOULE MONTÉ PAR TOURILLON
●TIGE DE PREUVE D'ÉRUPTION
●METTEZ LE FEU À LA CONSTRUCTION SÛRE
●DISPOSITIF ANTIPARASITE
●DISPOSITIF DE BOUCHON
●SUPPORT DE FIXATION D'OIN 5211
●EXTRÉMITÉS BRIDÉ OU DE BUTTWELDING
●DISPONIBLE AVEC L'OPÉRATEUR DE GT

Conception
des robinets de bille d'acier sont conçus manufacturé pour fournir la durée de vie et la fiabilité maximum. Tous les robinets à tournant sphérique sont complètement mis en communication et répondent aux exigences de conception de la norme britannique américaine BS 5351 de la norme api 608&API 6D d'institut de pétrole et se conformer généralement à la société américaine des valves standard des ingénieurs mécaniciens ASME B16.34 soyez disponible dans une gamme complète de corps/de matériaux et d'équilibres de capot.
Gamme des matériaux
Les matériaux d'organe standard/capot incluent neuf catégories d'acier inoxydable de carbone, faiblement allié et, pour des applications spéciales ils peuvent être assurés dans d'autres catégories d'allié et d'acier inoxydable, il y a une gamme complète de matériaux d'équilibre pour assortir n'importe quel emballage facultatif de service et les matériaux de garniture sont disponibles pour une gamme complète d'états de service.



Normes applicables
●ROBINETS de BILLE D'ACIER API 608/API 6D
●OIN 14313 DE ROBINETS DE BILLE D'ACIER
●COFFRE-FORT DU FEU, API 607
●ANTIPARASITE, API 608
●VALVES EN ACIER, ASME B16.34
●ASME FACE À FACE B16.10
●BRIDES D'EXTRÉMITÉ, ASME B16.5
●EXTRÉMITÉS ASME B16.25 DE BUTTWELDING
●INSPECTION ET ESSAI, API 598/API 6D


1. Solutions propres à l'industrie

La production, le transport, le stockage et le traitement de pétrole et de gaz exigent les éléments de tuyauterie les plus de haute qualité. C'est notre monde. En même temps que nos sociétés de soeur nous clients d'approvisionnement avec des valves, des syndicats de marteau, des accouplements, des connecteurs, des déclencheurs et d'autres accessoires de valve
pour le processus à haute pression et la tuyauterie aux équipements de pétrole et de gaz, au-dessus de moulu et d'en mer.

2. classe du monde et service mondial

Nous sommes consacrés à fournir à nos clients le meilleur — les meilleures marques, le meilleur service et la meilleure qualité. Si vous avez besoin d'une valve automatisée pour un projet fortement machiné ou une valve de rechange a fourni le même jour, nous sommes ici pour aider. Notre industrie
l'expérience, la sélection de produit et l'accès à un réseau global des associés nous permettent de travailler une solution pour résoudre votre problème plus difficile.

3. expansion de notre dossier de produit

Tandis que d'autres s'effondrent leurs dossiers et réduisent des coûts, nous avons une stratégie agressive pour fournir les produits élogieux aux marchés servis
et taux de disponibilité d'augmentation pour s'établir en tant que votre fournisseur simple de source pour la valve et les solutions de contrôle de flux.


• TIGE DE PREUVE D'ÉRUPTION


La conservation positive de tige est réalisée avec l'épaule de type t intégrale maintenue par l'arrêtoir de glande


• CONCEPTION ANTISTATIQUE

Fondre antistatique positif entre la boule, la tige et le tourillon est une fonctionnalité standard sur la série de Trident. Des tailles de valves 16" et ci-dessus sont équipées d'un ressort antistatique supplémentaire sur l'axe de tourillon pour la sécurité et la fiabilité supplémentaires.


• CACHETAGE DE CORPS

La double conception de scellage des joints circulaires et mettre le feu aux garnitures sûres de graphite assurent la fuite nulle aux connexions de corps et de fermeture


• INJECTION DE MASTIC DE SECOURS

Des valves sont équipées des garnitures d'injection de mastic au secteur de tige et de siège. Les garnitures d'injection de siège ont un clapet anti-retour enterré intégral pour fournir le cachetage de secours. Au cas où la fuite se produirait au siège ou au secteur d'emballage de glande, la fuite peut temporairement être arrêtée en injectant le mastic dans le système de scellage secondaire.


• LE COFFRE-FORT DU FEU A CERTIFIÉ

Le feu la construction que sûre est standard sur tout le tourillon a monté des robinets à tournant sphérique. En cas d'un feu, les joints et les garnitures secondaires de graphite empêchent la fuite à l'atmosphère et l'anneau de siège au contact de boule réduit au minimum par la fuite.


• CONCEPTION DE SEAT

Dans la ligne très basse applications de pression, le scellage entre les sièges et la boule est réalisé par des ressorts de siège forçant le siège dans la boule, ayant pour résultat
un joint. Dans la ligne élevée applications de pression, la ligne pression, en même temps que la charge de ressort, forces l'anneau ascendant de siège contre la boule ayant pour résultat un cachetage plus serré. La conception standard du siège des séries de Trident est un siège selfrelieving, qui empêche l'habillage de pression de cavité en soulageant automatiquement la cavité quand la pression devient trop haute. Dans le cas de la fuite après le siège ascendant, le double facultatif
le siège d'effet de piston (DPE) a un avantage supplémentaire de permettre au siège en aval de maintenir un joint serré d'interruption contre la boule.
