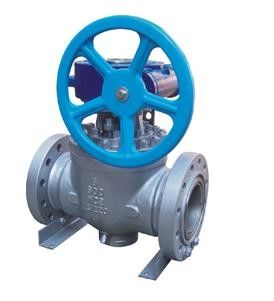

robinet à tournant sphérique monté par tourillon

Le corps d'une seule pièce est employé pour que le corps garantisse la force et la rigidité suffisantes sous la pression de fonctionnement évaluée de maximum. Les pièces internes de la valve sont soigneusement conçues et choisies pour assurer la fiabilité sous toutes sortes de condition de fonctionnement. Assez de thckness de mur de marge et d'adaptation des boulons connectifs de haute résistance sont commodes pour que le maitenance et la suffisance de valve soutienne l'effort de la tuyauterie.



Entrée supérieure

Sa la plupart de différence de robinet à tournant sphérique commun est que son entretien peut être fait sur la ligne de tuyau et sans démonter à partir de la ligne de tuyau. La structure arrière de siège de l'espace est adoptée pour le siège et la partie arrière de l'arrêtoir de siège est angle oblique pour empêcher l'accumulation de l'impureté d'affecter l'espace arrière du siège.



Bas couple d'opération

Le robinet à tournant sphérique supérieur de série d'entrée a une boule montée par tourillon, dont la surface est le visage moulu, poli et dur traité. La boule et la tige est intégrée, l'incidence de glissement est installée sur le trou externe de sorte que le rayon de frottement soit petit et couple d'opération soit très basse.



Cachetage de secours

Des trous composés d'injection sont conçus et des valves composées d'injection sont installées aux emplacements de l'appui de tige/chapeau et de corps de la valve latérale. Quand le scellage de la tige ou du siège est endommagé pour induire la fuite, le composé peut être employé pour faire la deuxième fois le scellage. Un clapet anti-retour caché est installé dans le côté de chaque valve composée d'injection pour empêcher le composé de sortir dû à l'action de la substance d'émetteur. Le dessus de la valve composée d'injection est le connecteur pour la connexion rapide avec l'arme à feu composée d'injection.



Cachetage fiable

Le cachetage de siège est constitué par le composant d'arrêtoir de cachetage et en métal de siège. Les flotteurs d'arrêtoir de siège axialement et le cachetage de basse pression du siège de valve est atteints par pré-pression de ressort. En outre, l'effet de piston du siège de valve est conçu raisonnablement, qui a réalisé la haute pression scellant par la pression du milieu de fonctionnement et réalise l'interception de l'arrêtoir pour former le cachetage du corps. L'anneau de graphite d'expansion est conçu pour réaliser le scellage dans la condition du feu.



Double block&bleed (DBB)

Quand la boule est position grand ouverte ou étroite, la substance d'émetteur en cavité centrale de corps peut être libérée par drainage et des dispositifs de vidange. En outre, la pression plus de chargée dans la cavité centrale de la valve peut être sortie à l'extrémité de basse pression par le siège de soulagement d'individu.



Conception sûre antistatique et du feu

La conception de protection contre l'incendie de la valve répond à l'exigence dans la norme API6FA/API607 et la conception de l'antistatique se conforme aux règlements dans API6D et BS5351.



Tige d'extension

Pour la valve installée souterraine, la tige peut être rallongée et pour aider l'opération la valve composée correspondante de bec et de drainage d'injection peut être prolongée jusqu'au dessus de la valve.



Divers types d'entraînement

La protection supérieure de la valve conçue selon OIN 5211, qui est commode pour la connexion et l'échange de divers conducteurs. Les types communs d'entraînement sont manuels, électriques, pneumatiques et pneumatiques/hydrauliques.
