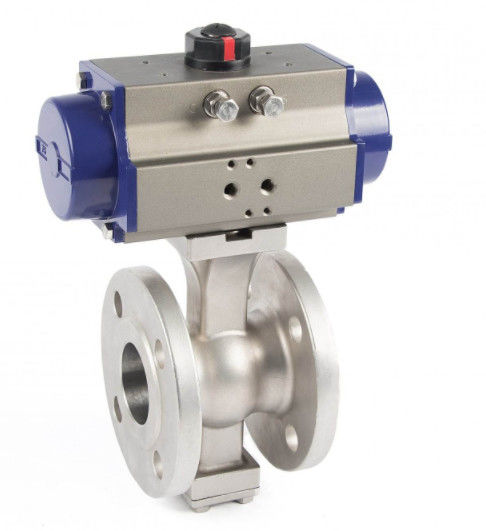

Type de V robinet à tournant sphérique de tourillon pour les moulins à papier/usines chimiques/fondeurs
-
Mettre en évidence
robinet à tournant sphérique monté par tourillon
-
TailleNPS 1/2 " ~4"
-
Estimation de pressionClasse 150~600
-
MatérielCF8, CF8M, CF3, CF3M, A890, MONEL, etc.
-
Norme de conceptionApi 608, api 6D, BS 5351, ASME B16.34
-
Face à faceASME B16.10, api 6D, BSEN 558
-
Connexion d'extrémitéASME B16.5, BSEN 1092
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationAPI, ISO, CE, GOST, TS, BS1873, BS5351, API 6D,600,602,609, ASME B16.34, API 6FA, API607 etc
-
Numéro de modèle1/2 » - 4", CL150-600
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande
Type de V robinet à tournant sphérique de tourillon pour les moulins à papier/usines chimiques/fondeurs
Type robinet à tournant sphérique, 1/2 » - 4" de V CL150-600 api 6D avec la poignée ou les déclencheurs
Principe de structure pour le type robinet de V à tournant sphérique :
1. Pour V le type robinet à tournant sphérique, la conception mobile à ressort taillante de ressort ou de siège de pilier a été utilisée, qui est fiable dans le joint et de la longue durée de vie As
là dans des aucun problèmes tels que serrant ou disjoignant.
2. Il comporte la fonction du glissement entre la boule avec le tranchant et le siège en métal, qui est particulièrement approprié au milieu contenant la fibre, les particules solides,
fluide épais, et ainsi de suite.
3. selon différentes conditions de travail des clients, plusieurs genres de techniques avancées ont été utilisés séparément pour la boule et la surface de siège du métal au méta l a scellé le robinet à tournant sphérique, tel que l'alliage de base de nickel en pulvérisant la soudure (pour dureté HRC60), alliage de stellite par le revêtement de pulvérisation ultrasonique (pour dureté maximale HRC70), et matériel particulièrement durci etc., qui conviennent à beaucoup de genres de conditions de travail critiques.
4. Quand la valve est entièrement ouverte, la capacité d'écoulement est grande, la perte de pression est petite, et le milieu ne déposerait pas dans la cavité du corps.
5. Étant impact en structure et étendu d'usage courant, le type découpant robinet de V à tournant sphérique comporte la propriété de scellement parfaite et peut remplacer la soupape à vanne, globe
valve et robinet à tournant sphérique général. Pour régler V le type robinet à tournant sphérique, sa portée de réglementation disponible est large, et son exactitude de réglementation est haute.
6. Le type robinets de V à tournant sphérique principalement utilisés dans les moulins à papier, usines chimiques, fondeurs
Type robinet de V à tournant sphérique
- Nom de partie pour le type robinet de V à tournant sphérique
| 1-Body 2-Stud 3-Nut anneau 4-O anneau 5-O 6-Circlet 7-Key 8-Stem anneau 9-O 10-Gland anneau 11-O 12-Bolt |
ensemble de la vitesse 13-Worm ressort 14-Bevelling anneau 15-O 16-Seat boule de la forme 17-V 18-Trunnion 19-Bush coussin 20-A djusting anneau 21-O chapeau 22-Down-end 23-Bolt |
- Décrivez pour le type robinet de V à tournant sphérique :
La boule du type robinet de V à tournant sphérique sont entaille en V, tellement là est nom est V le type robinets à tournant sphérique, appropriés pour l'usage sur de divers genres de canalisations de la classe 150~Class600. Il y a deux genres de demandes de type robinet de V à tournant sphérique selon l'exigence différente de clients. Un est employé pour découper ou alimente le milieu de canalisation. L'autre est employé comme soupape de commande pour régler l'écoulement moyen
capacité dans la canalisation. Les façons d'opération pour découper le type robinet à tournant sphérique incluent le manuel, engrenage à vis sans fin, pneumatique ou les déclencheurs électriques, où quant au type de réglementation type robinet à tournant sphérique, robinet de V à tournant sphérique ouvert, des façons ouvertes sont des déclencheurs pneumatiques et électriques.
De la demande de métal a scellé le type robinet de V à tournant sphérique, la température est en général 200. En tant que particulièrement commande, la température d'action pour le type scellé métal sur métal robinet de V à tournant sphérique peut être 425 (corps de valve d'acier au carbone) ou 540 (corps de valve d'acier inoxydable, d'acier de CrMo, et de CrMo V en acier).
Pour le type scellé mou ballvalve de V, la température d'action est en général 180 (a renforcé le siège de PTFE).
Le type de connexion pour le type robinet de V à tournant sphérique est de l'eau a bridé connexion
