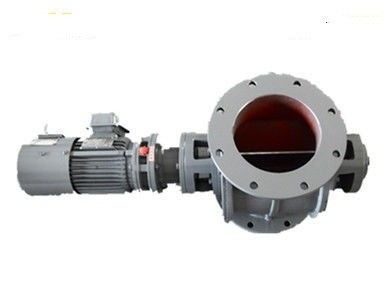

Pression ronde supérieure et inférieure de brides, positive ou négative transportant la soupape rotative, conducteur rotatoire de sas
La soupape rotative est employée souvent dans le lait en poudre.
La soupape rotative est appliquée pour décharger la poudre ou le matériel granulaire dans la pression atmosphérique positive ou dans la pression atmosphérique négative du système de transport pneumatique. Également c'est un dispositif nécessaire pour des systèmes de la poussière de ventilation et de mouvement. La soupape rotative est particulièrement appropriée à séparer et à décharger la poudre et les petits particules en cours d'aspiration positive et négative.
Les conducteurs rotatoires de sas ont l'application large dans l'industrie partout où des puissances coulant librement sèches, les granules, les cristaux, ou les granules sont employés. La soupape rotative est utilisée généralement dans des applications industrielles et agricoles comme composant dans un matériel en vrac ou de spécialité remettant le système. Les rotors ont de grandes palettes moulées ou soudées dessus et sont typiquement conduits par les moteurs électriques de petit enginesor interne de combusyion.
Comment nous commandons la qualité de l'usinage
Dans la production, nous exigeons non seulement la quantité mais également la qualité.
Comment nous assurons la qualité de produit fini (l'inspection de FQC)
1. Inspection visuelle
2. Mesure matérielle de catégorie
3. Inspection de dimension
4. Détection de rugosité
5. Détection de rugosité
6. Essai d'étanchéité
Préparation de surface
Nous offrons les processus suivants pour choisir :
1. Polonais mécanique (député britannique) pour améliorer l'éclat (lustre, matte)
2. Nettoyage acide pour anti-corrosif
3. Polonais d'électrolyse (PE) pour améliorer la douceur extérieure
4. Processus fait sur commande : Traitement de recuit lumineux éliminer des strees pour améliorer la dureté
| Chaîne de pression | système 2bar et différence de pression |
| La température de travail | -20℃~200℃ |
| Taille principale | DN100mm~1200mm (4" ~48") |
| Norme de bride | PN10/ANSI150lbs/JIS/GB/HG/Shipping et manipulation ou adaptée aux besoins du client |
| Mode d'entraînement | Commande directe avec la garde d'OSHA |
| Capacité | 100KG~150000KG/H |
| Milieu d'application | Poudre et forme granulaire |
| Rotor | Ajustez les lames rotor cranté |
| Cachetage d'axe | Emballage de glande ou Joints d'AirPuge |
| Autrement | Ouverture de conduit |
| Modèle | Dimension d'installation |
Fonctionnement |
T/MN |
Puissance de moteur (Kilowatt) |
Poids (Kilogramme) |
||||||||
| ØA | ØB | ØC | H | Q | L | M | N | n-Ø | |||||
| 2L | 100 | 160 | 190 | 250 | 8 | 720 | 6-Ø13 |
Bearings≤80℃ intérieur |
3~33 | 0,55 | 80 | ||
| 4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Ø13 | 0,55 | 100 | ||
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Ø18 | 0,75 | 120 | ||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Ø18 | 1,1 | 165 | ||
| 24L | 300 | 380 | 420 | 450 | 15 | 1000 | 850 | 720 | 8-Ø18 | 1,5 | 280 | ||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Ø18 | 2,2 | 450 | ||
| 50L | 400 | 500 | 550 | 580 | 20 | 1110 | 990 | 870 | 12-Ø18 | 3,0 | 610 | ||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Ø18 | 3,0 | 710 | ||
| 90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1100 | 16-Ø22 | 4,0 | 820 | ||
| 150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Ø22 | 5,5 | 950 | ||
*Note : Si la bride spéciale de match, svp nous font savoir avant production.
