valve de libération d'air d'eaux usées

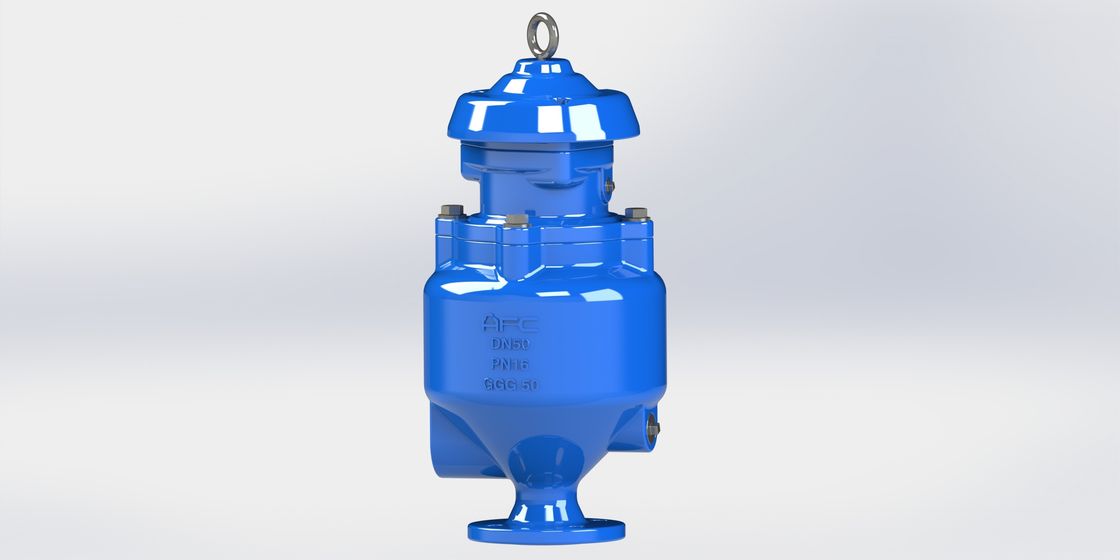

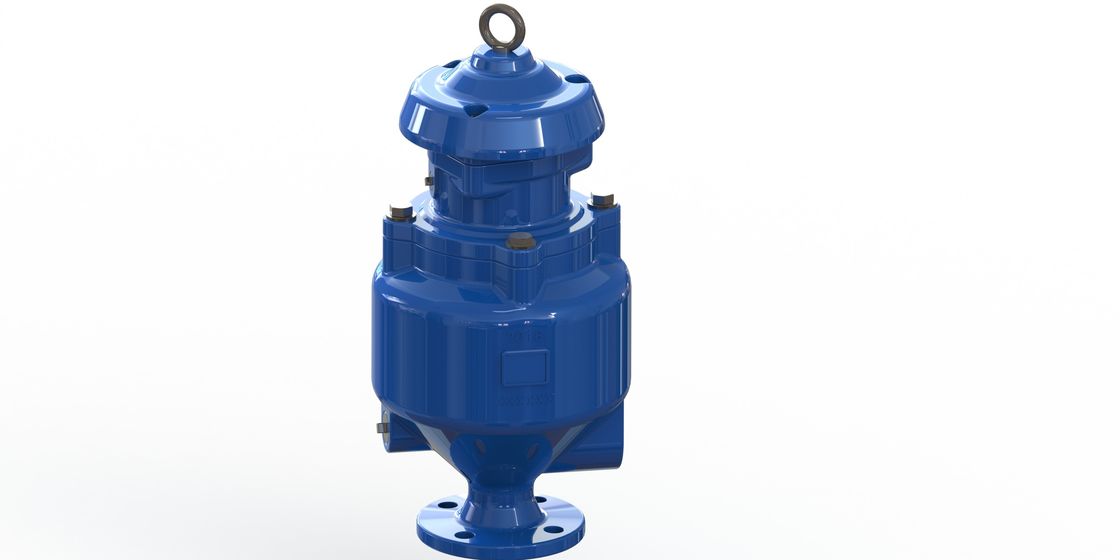

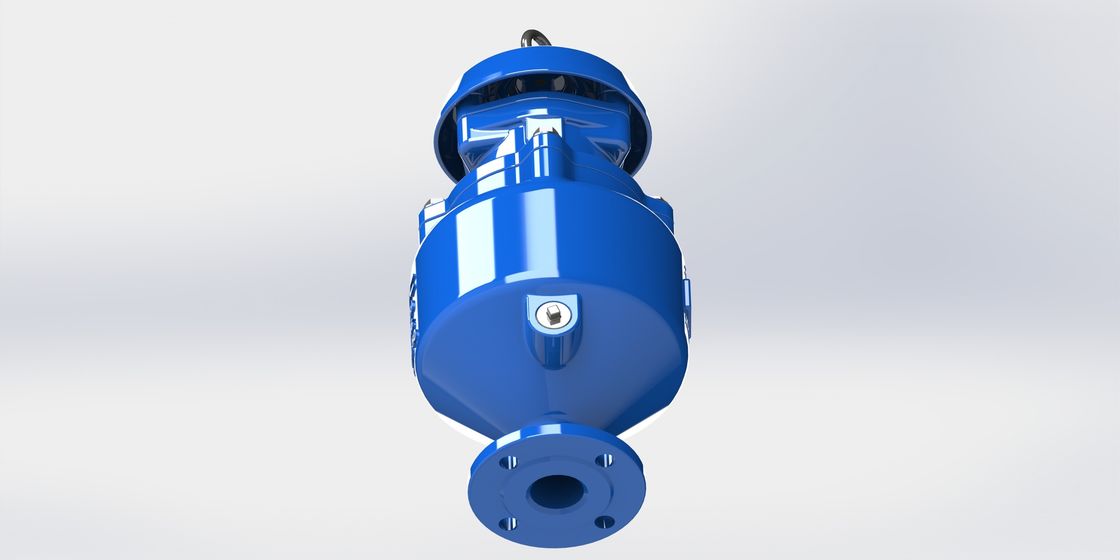

Type triple région de bride de fonction de chambre simple de valve de libération d'air de combinaison d'eaux d'égout de plein écoulement







Formation du processus de machine



1. Traitement de tour de commande numérique par ordinateur

2. Traitement de centre d'usinage de commande numérique par ordinateur de haute précision

3. Traitement général de tour

4. La machine poinçonnent les pièces de produit

5. Bâti de formage à froid

6. Assemblée de soudure





Comment nous commandons la qualité de l'usinage



1. Tour à haute précision de commande numérique par ordinateur traitant des pièces.

2. Fraiseuses avancées

3. Inspection d'UT pour assurer la qualité de soudure

4. Polonais de soudure

5. Inspection de l'aspect 100% et de la taille en ligne (épaisseur, arrondi, etc.)

6. Formation de taille et d'aspect



Description :



La valve de libération d'air de combinaison d'eaux d'égout fournissent 3 fonctions :



1. Grande libération d'air

1-1. Pendant l'eau remplissant canalisation, le flotteur restera à sa position originale. (ouvert)



1-2. Grand air laissé hors de valve par le grand bec.



2. Petite libération d'air

2-1.When le niveau d'eau répond au dessus, le flotteur sera jusqu'à sa position étroite et fermera orifice d'arc de cachetage le grand et le petit orifice.



l'air 2-2.The (2% d'air résolu dans l'eau) sortent sans interruption de l'eau et du rassemblement en haut de la valve.



le flotteur 2-3.The sera entraîné une réduction et a laissé la petite poche par le petit orifice.



l'arc du cachetage 2-4.The sera toujours en position étroite jusqu'à vide de l'eau



3. Grande entrée d'air pendant le vidange de la canalisation.

3-1.Float se laissera tomber vers le bas quand vide de la canalisation.



l'air 3-2.Large entrera dans la canalisation par la valve.



3-3.Preventing de l'effondrement du vide de canalisation et de coupure.



3-4.Protect le joint circulaire de scellage d'obstruer dans la canalisation.



Caractéristiques :

. Conception avancée : Mécanisme simple et flotteur fort pour empêcher fendre pendant la fermeture rapide de hammer& soudain de l'eau.

.  Vidangez le patron au dessus et au bas pour le nettoyage.

.  Aucun bras ou leviers pour empêcher vibrer, se pliant, fermeture directe de l'avoine de la Floride.
. Entièrement intérieur enduit d'époxyde de fusion et en dehors de corps de valve pour des services à long terme.
. Norme de fabrication : LES BS EN1074-4, AWWA C512
. Perçage et dimension de bride : En 1092 des BS et bride d'en 558 et de norme ANSI des BS.



Champs de service :

Pour le système d'eaux usées.

Données techniques :

Classe de grandeur : DN 50-200MM
Estimations de pression : 1.0Mpa, 1.6Mp (bride)
La température fonctionnante : -10°-80°C.
Médias d'écoulement : eaux usées.
Veuillez consulter l'usine pour PN25 et dispositif antichoc toutes les fois qu'il y a question de coup de bélier.



Tableau rapide de sélection
Taux d'écoulement d'eau CMH	1360	4160	8500	19100	33400
Taille principale de tuyau Millimètre	80-400	400-700	750-1000	1050-1500	1500-2000
Taille de SKAR Millimètre	50	80	100	150	200



Matériel :







Dimension :
