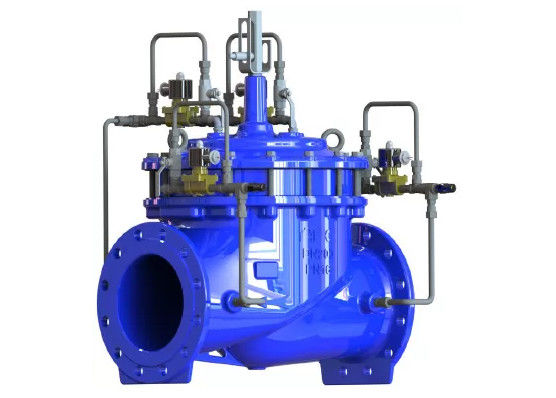

Type électrique soupape de commande de pompe à eau avec le corps malléable de fer
-
Mettre en évidence
soupape de refoulement de l'eau
-
MatérielFer malléable GJS500-7
-
Pièces internesss304
-
Région d'écoulementRégion de plein écoulement
-
couleurRAL 5010, RAL5015, RAL5017
-
ApprobationWRAS NSF61
-
NormeEN1074-5, ISO5208, EN1266-1, EN558-1, EN1092-2
-
Lieu d'origineLA CHINE
-
Nom de marqueOEM
-
CertificationWRAS NSF61/372
-
Numéro de modèleA76D
-
Document
-
Quantité de commande min1
-
Prixnegotiable
-
Détails d'emballagecaisses de contreplaqué
-
Délai de livraison15-60 jours
-
Conditions de paiementL/C, T/T
-
Capacité d'approvisionnementbasé sur commande

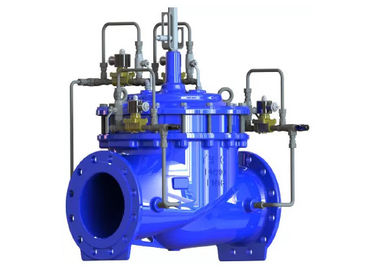

Type électrique soupape de commande de pompe à eau avec le corps malléable de fer
Type électrique corps malléable de fer de soupape de commande de pompe de soupape de commande de l'eau enduit d'époxyde
Données techniques :
| Classe de grandeur | DN 50-800MM |
| Estimations de pression | 1.0Mpa, 1.6Mpa, 2.5Mpa |
| Bride | 1.0Mpa, 1.6Mp, MPA 2,5 |
| La température fonctionnante | -10°~80°C. |
| Médias d'écoulement | eau propre |
Description :
A76D est un type électrique soupape de commande de pompe.
Quand la pompe s'ouvre, le contrôleur de PLC transmettra pour signaler alors ouvert la vanne électromagnétique qui peut aider la valve entièrement ouverte et réduire au minimum les headloss, et les soupapes à pointeau peuvent être ajustées en commandant s'ouvrir et la vitesse de rapprochement.
Quand la pompe s'arrête, le PLC transmettra le signal et ouvrira la vanne électromagnétique et clôturera l'A76D lentement. Après la fin de valve, le commutateur de limite sur la valve enverra le signal au PLC pour arrêter la pompe. Cette protection active empêchera le coup de bélier quand la pompe s'arrête.
. Quand la panne de courant, A76D agira comme un clapet anti-retour de non-claquement. Elle se fermera rapidement. Ceci minumize le claquement de coup de bélier et d'eau
DN50-DN350
Liste de pièces :
| Non. | Description | Matériel | Norme |
| 1 | Corps | Fer malléable | GJS500-7 |
| 2 | Seat | Acier inoxydable | AISI304 |
| 3 | Joint circulaire | En caoutchouc | NBR |
| 4 | Arrêtoir de Seat | Acier inoxydable | AISI304 |
| 5 | Joint | En caoutchouc | EPDM |
| 6 | Support de Dics | Acier au carbone | CS/1045 |
| 7 | Tige | Acier inoxydable | AISI304 |
| 8 | Joint circulaire | En caoutchouc | NBR |
| 9 | Corps interne | Fer malléable | GJS500-7 |
| 10 | Bush | En bronze | C61900 |
| 11 | Diaphragme | Le caoutchouc renforcé en nylon | Tissu d'EPDM+Nylon |
| 12 | Support de réparation | Fer malléable | GJS500-7 |
| 13 | Capot | Fer malléable | GJS500-7 |
| 14 | Écrou | Acier inoxydable | AISI304 |
| 15 | Vis | Acier inoxydable | AISI304 |
| 16 | Joint circulaire | En caoutchouc | NBR |
| 17 | Joint circulaire | En caoutchouc | NBR |
| 18 | Joint circulaire | En caoutchouc | NBR |
| 19 | Ressort | Acier inoxydable | AISI304 |
| 20 | Joint circulaire | En caoutchouc | NBR |
| 21 | Écrou | Acier inoxydable | AISI304 |
| 22 | Prise | Acier inoxydable | AISI304 |
| 23 | Vis | Acier inoxydable | AISI304 |
| 24 | Écrou | Acier inoxydable | AISI304 |
DN400-DN800
Liste de pièces :
| Non. | Description | Matériel | Norme |
| 1 | Corps | Fer malléable | GJS500-7 |
| 2 | Seat | Acier inoxydable | AISI304 |
| 3 | Vis | Acier inoxydable | A2 |
| 4 | Joint | Acier inoxydable | A2 |
| 5 | Boulon | Acier inoxydable | A2 |
| 6 | Capot | Fer malléable | GJS500-7 |
| 7 | Écrou de tige | En bronze | C61900 |
| 8 | Joint de difficulté | Acier inoxydable | AISI304 |
| 9 | Difficulté Holder1 | Fer malléable | GJS500-7 |
| 10 | Boulon d'oeil | Acier au carbone | CS/1040 |
| 11 | Diaphragme | Le caoutchouc renforcé en nylon | Tissu d'EPDM+Nylon |
| 12 | Difficulté Holder2 | Fer malléable | GJS500-7 |
| 13 | Corps interne | Fer malléable | GJS500-7 |
| 14 | Joint circulaire | En caoutchouc | NBR |
| 15 | Joint circulaire | En caoutchouc | NBR |
| 16 | Bush | En bronze | C61900 |
| 17 | Ressort | Acier inoxydable | AISI304 |
| 18 | Support de Dics | Fer malléable | GJS500-7 |
| 19 | Joint | En caoutchouc | NBR |
| 20 | Arrêtoir de joint | Fer malléable | GJS500-7 |
| 21 | Tige | Acier inoxydable | AISI304 |
| 22 | Bush | En bronze | C61900 |
| 23 | Joint circulaire | En caoutchouc | NBR |
| 24 | Chapeau | Acier inoxydable | AISI304 |
| 25 | Prise | Acier inoxydable | AISI304 |
| 26 | Vis | Acier inoxydable | A2 |
| 27 | Joint circulaire | En caoutchouc | NBR |
| 28 | Vis | Acier inoxydable | A2 |
| 29 | Écrou | Acier inoxydable | A2 |
